Einheit · AXIAL-PISTON PUMP
AH A10V O140 DFLR/31R-VQC12L70 -S2102R902450512
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO140DFLR/31R-VQC12L70-S2102, Materialnummer R902450512. Nenngröße: NG 140. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Sonderausführung Nr. 2102.
- Nummer
- R902450512
- Typschlüssel
- AH A10V O140 DFLR/31R-VQC12L70 -S2102
- Gruppe
- A10VO 140
- Ausgabe
- 06/2020

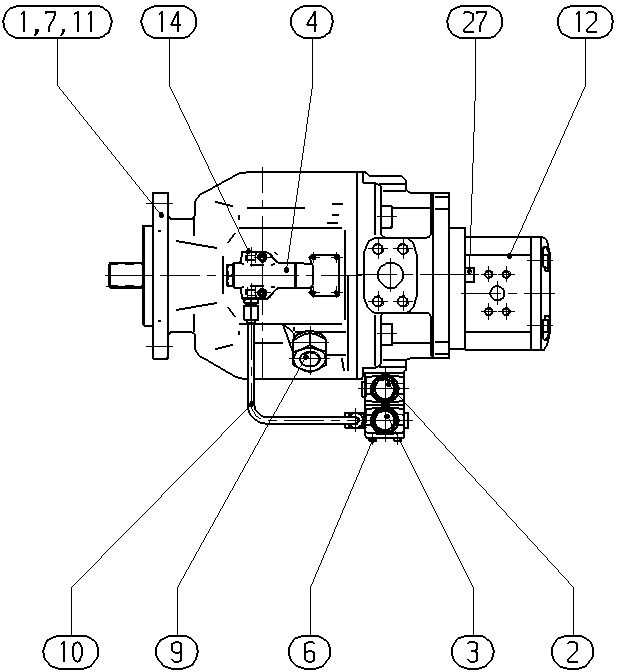

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902450448 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902450513 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910943450 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910799998 | SOCKET HEAD CAP SCREW | 4 | ||
| R910917804 | SIDE MARKER RING | 1 | ||
| R910910741 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910964730 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R910926991 | POWER DIAGRAM | 1 | ||
| 0510725224 | HYDRAULIC GEAR PUMPL | 1 | ||
| R910764647 | SCREW PLUG | 1 | ||
| R910121142 | SOCKET HEAD CAP SCREW | 2 | ||
| 70 | R902421947 | SHIPPING PROTECTION | 1 | |
| 71 | R902421950 | SHIPPING PROTECTION | 1 | |
| 72 | R902602012 | SEAL SCREW | 1 | |
| 73 | R902602008 | SEAL SCREW | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 | |
| 76 | R902421944 | SHIPPING PROTECTION | 1 | |
| 77 | R902421945 | SHIPPING PROTECTION | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 140 | 140 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
