Einheit · AXIAL-PISTON PUMP
AH A10V O 74 DFSR/31L-VRC92K07 -S2104R902450615
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO74DFSR/31L-VRC92K07-S2104, Materialnummer R902450615. Nenngröße: NG 74. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten (92). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 2104.
- Nummer
- R902450615
- Typschlüssel
- AH A10V O 74 DFSR/31L-VRC92K07 -S2104
- Gruppe
- A10VO 74
- Ausgabe
- 06/2020

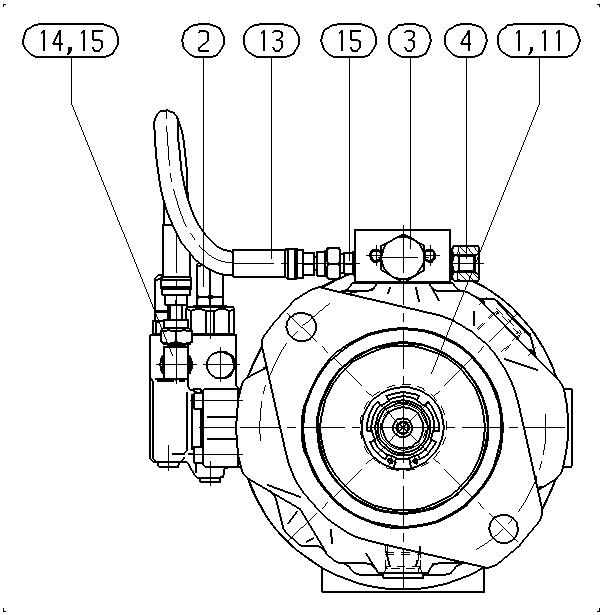

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902450546 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902496254 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533228 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910932938 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R902451845 | POWER DIAGRAM | 1 | ||
| R910995599 | HOSE | 1 | ||
| R910994933 | ELBOW UNION | 1 | ||
| R910994759 | MALE CONNECTOR | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 74 | 74 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten | 92 |
| Durchtrieb | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
