Einheit · AXIAL-PISTON PUMP

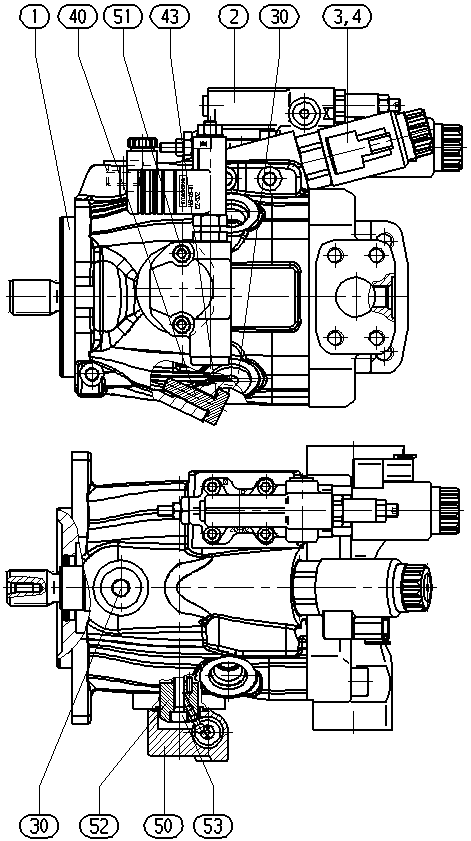

AH A10V O45EK1ED/53L-VUC12N00PBASIC *PT*R902451717
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO45EK1ED/53L-VUC12N00PBASIC*PT*, Materialnummer R902451717. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: elektrohydraulische Druckregelung U = 12 V mit Reglerabschaltung (EK1ED). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P).
- Nummer
- R902451717
- Typschlüssel
- AH A10V O45EK1ED/53L-VUC12N00PBASIC *PT*
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902451577 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533342 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902438427 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902438539 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910967343 | SCREW PLUG | 3 | ||
| R902445111 | STOP SCREW | 1 | ||
| R910804886 | O-RING | 1 | ||
| R910986163 | VALVE | 1 | ||
| R910109312 | SOCKET HEAD CAP SCREW | 2 | ||
| R902423611 | CARRIER | 1 | ||
| R910109339 | SOCKET HEAD CAP SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | elektrohydraulische Druckregelung U = 12 V mit Reglerabschaltung | EK1ED |
| Baureihe | Baureihe 5, Index 3 | 53 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
| Stecker für Magnete | DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) | P |
