Einheit · BASE UNIT
GA10VO63DR/53R-VSD73K68-S1934R902452224
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GA10VO63DR/53R-VSD73K68-S1934, Materialnummer R902452224. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 1934.
- Nummer
- R902452224
- Typschlüssel
- GA10VO63DR/53R-VSD73K68-S1934
- Gruppe
- A10VO 63
- Ausgabe
- 06/2020

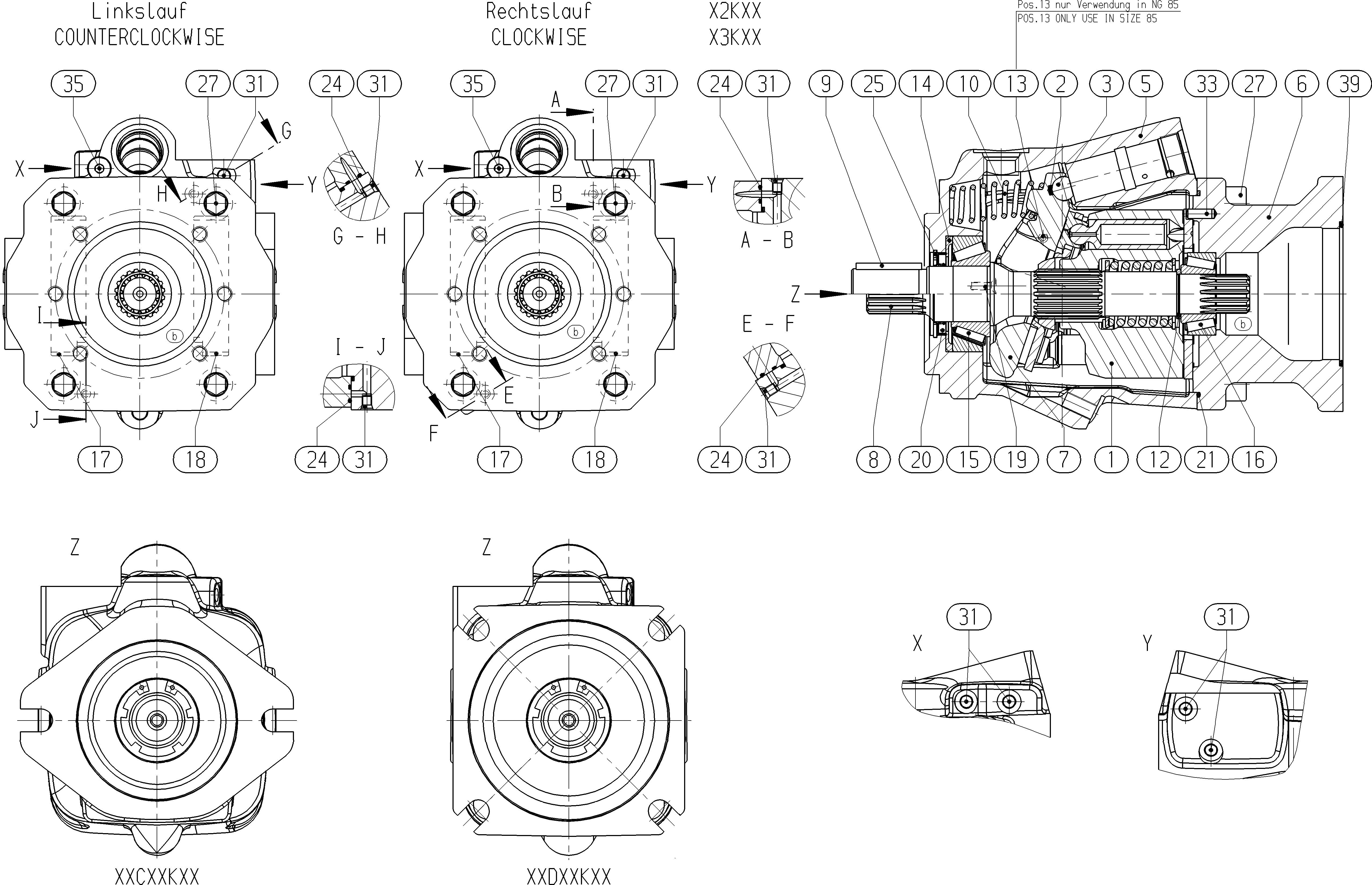

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902454130 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902473753 | COMPRESSION SPRING | 1 | ||
| R910984014 | BALL STOP | 1 | ||
| R902444409 | PUMP HOUSING | 1 | ||
| R902438529 | CONNECTION PLATE | 1 | ||
| R902421902 | SWASH PLATE | 1 | ||
| R910994407 | DRIVE SHAFT | 1 | ||
| R902422349 | COMPRESSION SPRING | 1 | ||
| R910966528 | ADJUSTMENT SHIM | 1 | ||
| R910989235 | STOP RING | 1 | ||
| R910720224 | TAPERED-ROLLER BEARING | 1 | ||
| R910973501 | TAPERED-ROLLER BEARING | 1 | ||
| R902424620 | BEARING SHELL | 1 | ||
| R902424619 | BEARING SHELL | 1 | ||
| R910993660 | COUNTERSUNK-HEAD SCREW | 2 | ||
| R909831661 | SHAFT SEALING RINGD | 1 | ||
| R913050498 | O-RINGD | 1 | ||
| R910942133 | R-RINGD | 2 | ||
| R910941918 | RETAINING RING | 1 | ||
| R910402303 | SOCKET HEAD CAP SCREW | 4 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 3 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R909156649 | SCREW PLUG | 1 | ||
| R910640182 | O-RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtung | Druckregler hydraulisch | DR |
| Baureihe | Baureihe 5, Index 3 | 53 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 4-Loch | D |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
