Einheit · AXIAL-PISTON PUMP

AL A10V O 28ED 73/52R-VSC12N00P -S2192R902452886

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO28ED73/52R-VSC12N00P-S2192, Materialnummer R902452886. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 2192.

Nummer
R902452886
Typschlüssel
AL A10V O 28ED 73/52R-VSC12N00P -S2192
Gruppe
A10VO 28
Ausgabe
06/2020

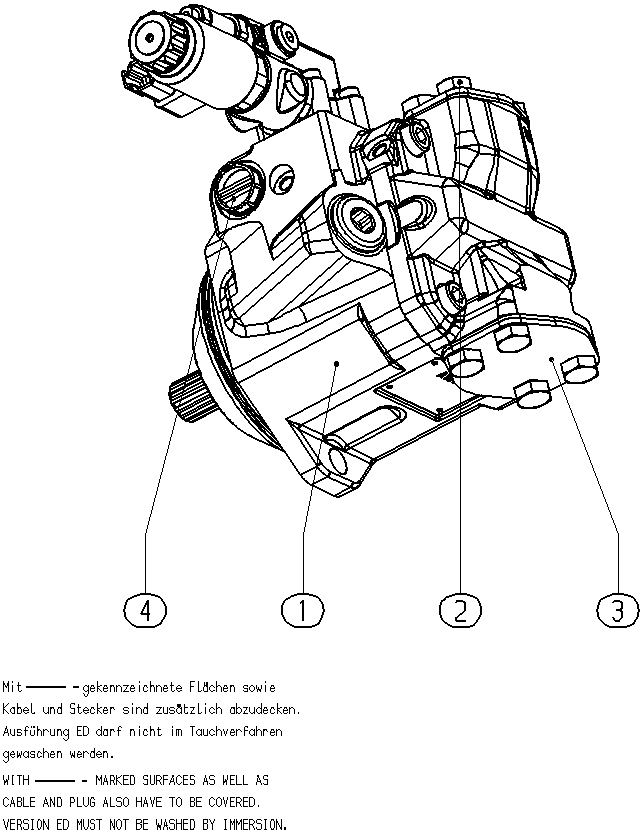

AL A10V O 28ED 73/52R-VSC12N00P -S2192 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902452887AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400574FLANGE COVER1
R902400582FLANGE COVER1
R902602016SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)2828
BaureiheBaureihe 5, Index 252
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend12
DurchtriebOhne DurchtriebN00
Stecker für MagneteDEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen)P

Weitere Ausführungen 3
