Einheit · BASE UNIT
GA10VO180OV/32R-VWD73UXXLR-SO309R902452972
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GA10VO180OV/32R-VWD73UXXLR-SO309, Materialnummer R902452972. Nenngröße: NG 180. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie „U“, höheres Drehmoment; bedingt für Durchtrieb geeignet Anbaumöglichkeiten (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2/4-Loch (D). Sonderausführung Nr. 309.
- Nummer
- R902452972
- Typschlüssel
- GA10VO180OV/32R-VWD73UXXLR-SO309
- Gruppe
- A10VO 180
- Ausgabe
- 06/2020

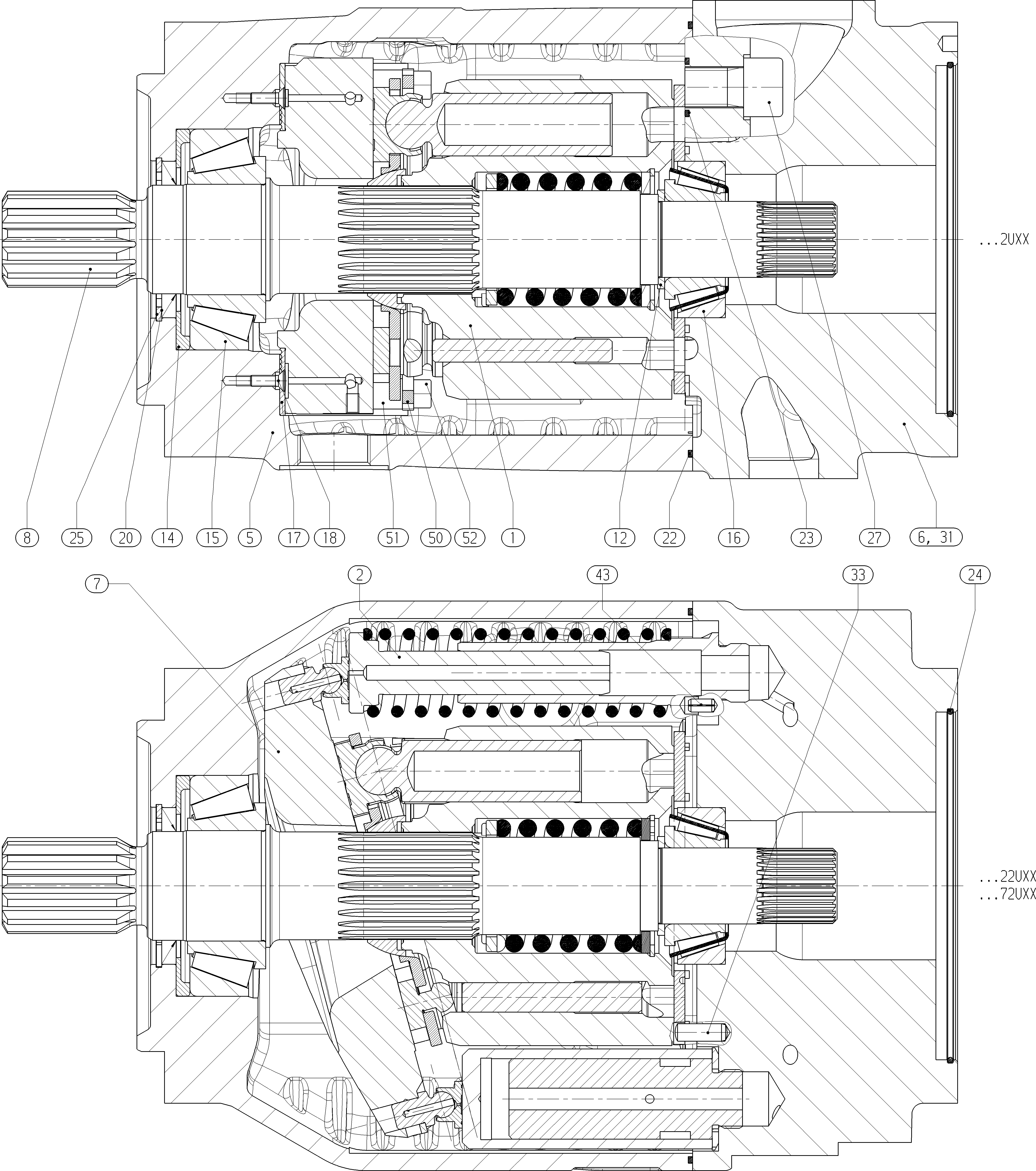

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902449624 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902449650 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902446959 | PUMP HOUSING | 1 | ||
| R902449661 | CONNECTION PLATE | 1 | ||
| R902467006 | SWASH PLATE | 1 | ||
| R902449663 | DRIVE SHAFT | 1 | ||
| R902446965 | ADJUSTMENT SHIM | 1 | ||
| R902446966 | STOP RING | 1 | ||
| R910918203 | TAPERED-ROLLER BEARING | 1 | ||
| R902650949 | TAPERED-ROLLER BEARING | 1 | ||
| R902453958 | BEARING SHELL | 2 | ||
| R910993660 | COUNTERSUNK-HEAD SCREW | 2 | ||
| R909831178 | SHAFT SEALING RINGD | 1 | ||
| R910930461 | O-RINGD | 1 | ||
| R910366889 | O-RINGD | 4 | ||
| R902650856 | O-RINGD | 1 | ||
| R910941920 | RETAINING RING | 1 | ||
| R910659169 | SOCKET HEAD CAP SCREW | 4 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910922017 | STRAIGHT PIN | 1 | ||
| R910106879 | SLOTTED SPRING PIN | 1 | ||
| R902459568 | SEGMENT | 2 | ||
| R902493284 | SPACER SLEEVE | 4 | ||
| R902530617 | SOCKET HEAD CAP SCREW | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 180 | 180 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. wie „U“, höheres Drehmoment; bedingt für Durchtrieb geeignet Anbaumöglichkeiten | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2/4-Loch | D |
