Einheit · AXIAL-PISTON PUMP

AP A10V O 74 DFLR/31R-VUC12N00 -S2209R902453700

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO74DFLR/31R-VUC12N00-S2209, Materialnummer R902453700. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2209.

Nummer
R902453700
Typschlüssel
AP A10V O 74 DFLR/31R-VUC12N00 -S2209
Gruppe
A10VO 74
Ausgabe
06/2020

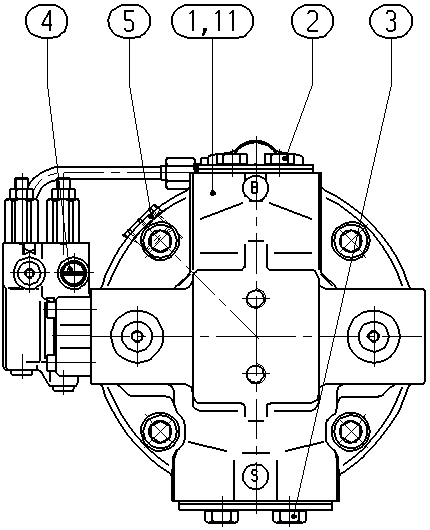

AP A10V O 74 DFLR/31R-VUC12N00 -S2209 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902453701AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400582FLANGE COVER1
R902400590FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7474
Regel- und VerstelleinrichtungDruck-Förderstrom-LeistungsreglerDFLR
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignetU
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb12
DurchtriebOhne DurchtriebN00
