Einheit · AXIAL-PISTON PUMP
ALA10VO60DFR1/52R-VWC12H257-S2233*G*R902454469
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO60DFR1/52R-VWC12H257-S2233*G*, Materialnummer R902454469. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12).
- Nummer
- R902454469
- Typschlüssel
- ALA10VO60DFR1/52R-VWC12H257-S2233*G*
- Gruppe
- A10VO 60
- Ausgabe
- 06/2020

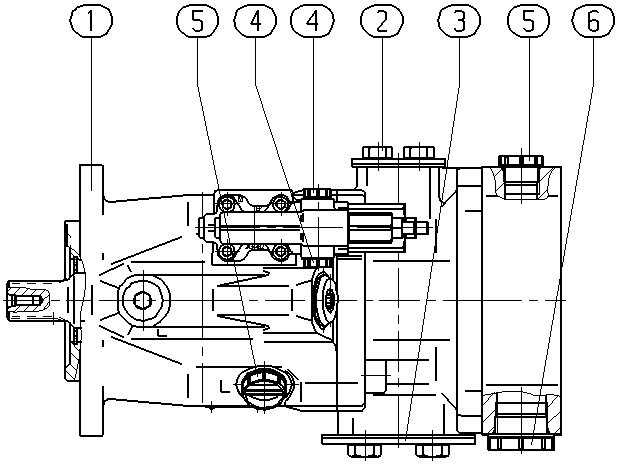

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902454466 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400578 | FLANGE COVER | 1 | ||
| R902400590 | FLANGE COVER | 1 | ||
| R902602014 | SEAL SCREW | 2 | ||
| R902603190 | SEAL SCREW | 2 | ||
| R902603192 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 60 | 60 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
