Einheit · AXIAL-PISTON PUMP

APA10VO71DFR1/31L-VSC92K68-S2247R902454732

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO71DFR1/31L-VSC92K68-S2247, Materialnummer R902454732. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten (92). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 2247.

Nummer
R902454732
Typschlüssel
APA10VO71DFR1/31L-VSC92K68-S2247
Gruppe
A10VO 71
Ausgabe
06/2020

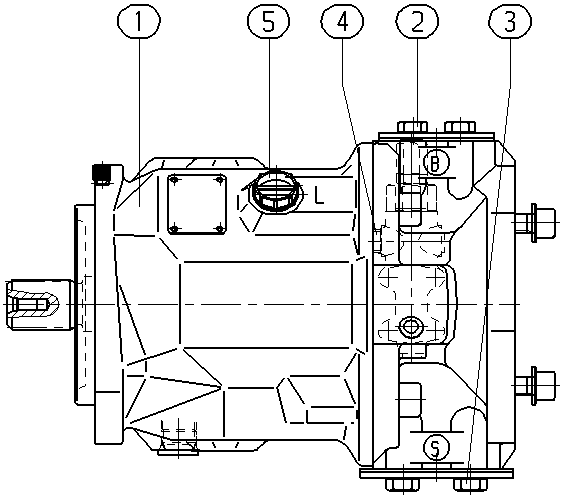

APA10VO71DFR1/31L-VSC92K68-S2247 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902454728AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400579FLANGE COVER1
R902400591FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7171
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen; mit SpülfunktionDFR1
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten92
Durchtrieb101-2 (B) 7/8 in 13T 16/32DPK68

Weitere Ausführungen 10
