Einheit · AXIAL-PISTON PUMP

ALA10VO28ED74/52R-VSC12K68P-S2316R902459075

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO28ED74/52R-VSC12K68P-S2316, Materialnummer R902459075. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 2316.

Nummer
R902459075
Typschlüssel
ALA10VO28ED74/52R-VSC12K68P-S2316
Gruppe
A10VO 28
Ausgabe
06/2020

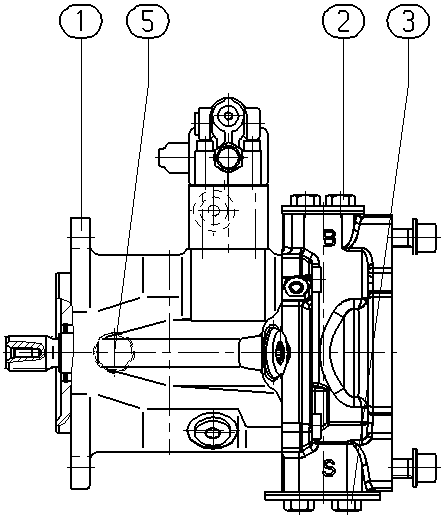

ALA10VO28ED74/52R-VSC12K68P-S2316 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902459076AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400574FLANGE COVER1
R902400582FLANGE COVER1
R902602016SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)2828
BaureiheBaureihe 5, Index 252
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend12
Durchtrieb101-2 (B) 7/8 in 13T 16/32DPK68
Stecker für MagneteDEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen)P

Weitere Ausführungen 5
