Einheit · AXIAL-PISTON PUMP
AHA10VO74DFLR/31R-VUC12N00P-S2322R902459314
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO74DFLR/31R-VUC12N00P-S2322, Materialnummer R902459314. Nenngröße: NG 74. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Sonderausführung Nr. 2322.
- Nummer
- R902459314
- Typschlüssel
- AHA10VO74DFLR/31R-VUC12N00P-S2322
- Gruppe
- A10VO 74
- Ausgabe
- 06/2020

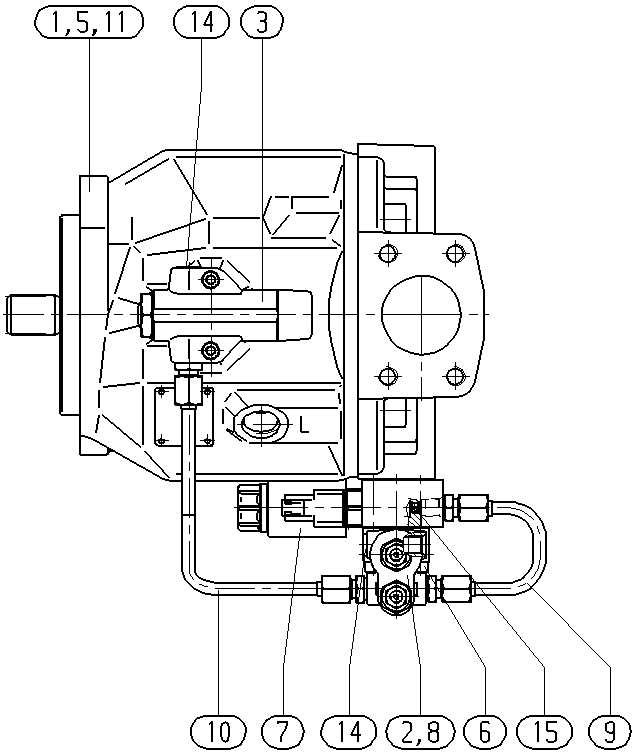

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902459233 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533493 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910918062 | SIDE MARKER RING | 1 | ||
| R910387053 | SOCKET HEAD CAP SCREW | 4 | ||
| R902436776 | VALVE PLATE Stückliste der Baugruppe →L | 1 | ||
| R902434482 | SEAL | 1 | ||
| R902438664 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902438665 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902450753 | POWER DIAGRAM | 1 | ||
| R910764647 | SCREW PLUG | 2 | ||
| R909156492 | NOZZLE | 1 | ||
| 51 | R909154493 | SAFETY CAP | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 74 | 74 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode | P |
