Einheit · AXIAL-PISTON PUMP

AL A10V O 74EK1DS/31R-VSC46N00P -S2350R902460209

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO74EK1DS/31R-VSC46N00P-S2350, Materialnummer R902460209. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck- Förderstromregelung mit U = 12 V Reglerabschaltung (Load Sensing) X-T verschlossen (EK1DS). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 2350.

Nummer
R902460209
Typschlüssel
AL A10V O 74EK1DS/31R-VSC46N00P -S2350
Gruppe
A10VO 74
Ausgabe
06/2020

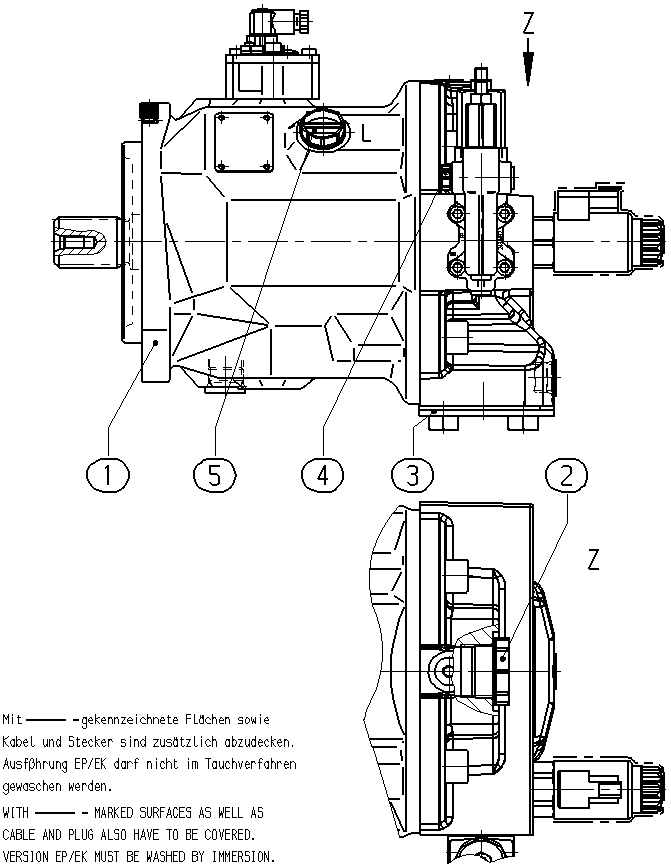

AL A10V O 74EK1DS/31R-VSC46N00P -S2350 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902460210AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902603192SEAL SCREW1
R902433296FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7474
Regel- und VerstelleinrichtungDruck- Förderstromregelung mit U = 12 V Reglerabschaltung (Load Sensing) X-T verschlossenEK1DS
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
DurchtriebOhne DurchtriebN00
Stecker für MagneteDEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen)P

Weitere Ausführungen 5
