Einheit · BASE UNIT
G A10VSO 45 OV /31R-VPA12K01 LR -SO136R902460445
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GA10VSO45OV/31R-VPA12K01LR-SO136, Materialnummer R902460445. Nenngröße: NG 45. Ausführung: Standardausführung (ohne Zeichen), Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Triebwellen: Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse seitlich gegenüberliegend, Befestigungsgewinde metrisch (12). Durchtriebe: 82-2 (A) 5/8 in 9T 16/32DP (K01). Sonderausführung Nr. 136.
- Nummer
- R902460445
- Typschlüssel
- G A10VSO 45 OV /31R-VPA12K01 LR -SO136
- Gruppe
- A10VSO 45
- Ausgabe
- 06/2020

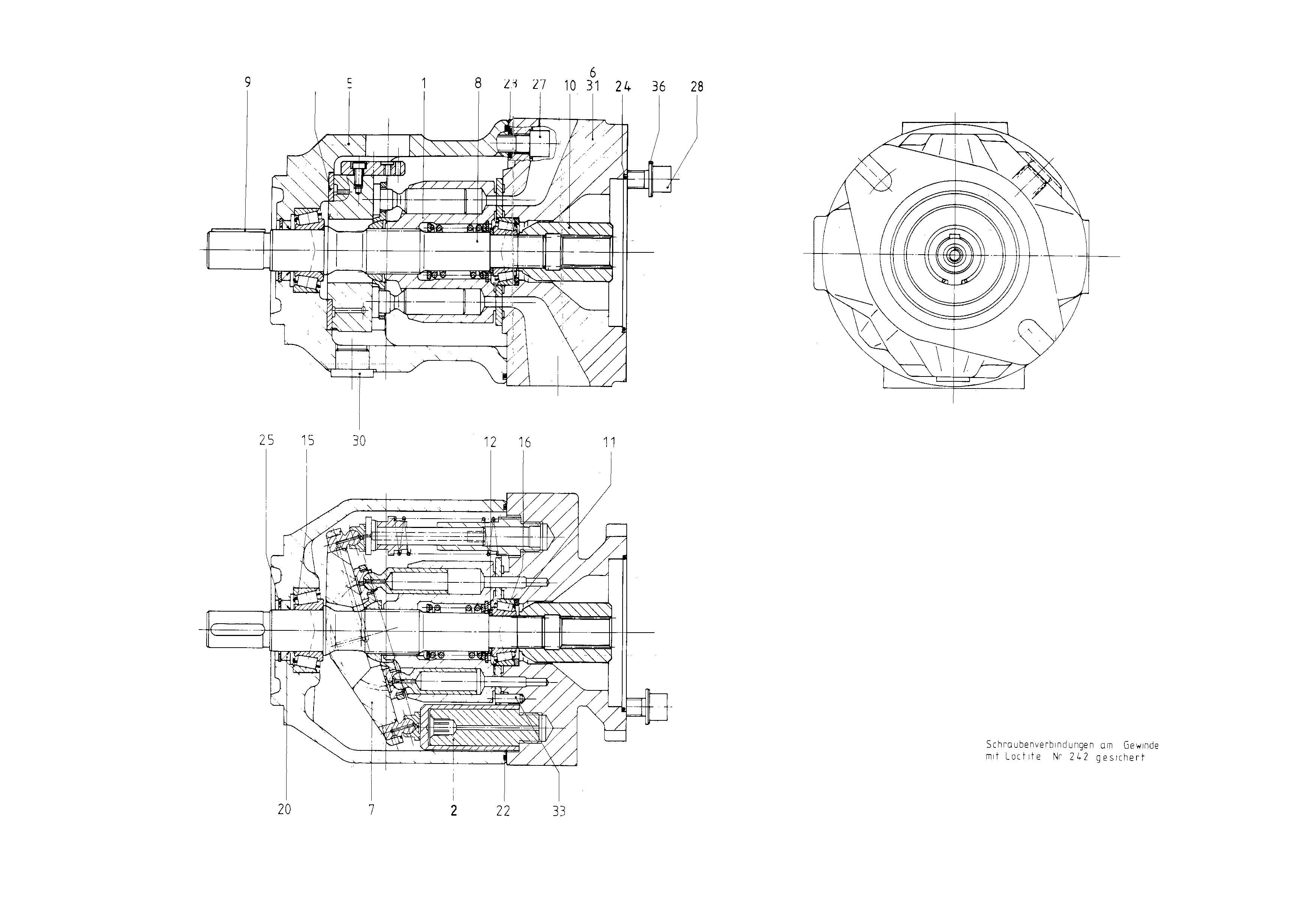

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902559903 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910917171 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902546049 | PUMP HOUSING | 1 | ||
| R910986297 | CONNECTION PLATE | 1 | ||
| R910961029 | SWASH PLATE Stückliste der Baugruppe →L | 1 | ||
| R902417379 | DRIVE SHAFT | 1 | ||
| R910103438 | PARALLEL KEY | 1 | ||
| R910943529 | SPLINED COUPLING | 1 | ||
| R910938955 | ADJUSTMENT SHIM | 1 | ||
| R910704946 | TAPERED-ROLLER BEARING | 1 | ||
| R910704954 | TAPERED-ROLLER BEARING | 1 | ||
| 17 | R910900198 | BEARING SHELL | 2 | |
| R910793671 | SHAFT SEALING RINGD | 1 | ||
| R910793698 | O-RINGD | 1 | ||
| R913052111 | R-RINGD | 4 | ||
| R910357049 | O-RINGD | 1 | ||
| R902403814 | RETAINING RING | 1 | ||
| R910220264 | SOCKET HEAD CAP SCREW | 4 | ||
| R909156654 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902533908 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | Standardausführung (ohne Zeichen), Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 45 | 45 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Triebwellen | Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb | P |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse seitlich gegenüberliegend, Befestigungsgewinde metrisch | 12 |
| Durchtriebe | 82-2 (A) 5/8 in 9T 16/32DP | K01 |
