Einheit · AXIAL-PISTON PUMP

ALA10VO28DRS/53R-VSC12N00-SO724R902460774

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO28DRS/53R-VSC12N00-SO724, Materialnummer R902460774. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 724.

Nummer
R902460774
Typschlüssel
ALA10VO28DRS/53R-VSC12N00-SO724
Gruppe
A10VO 28
Ausgabe
06/2020

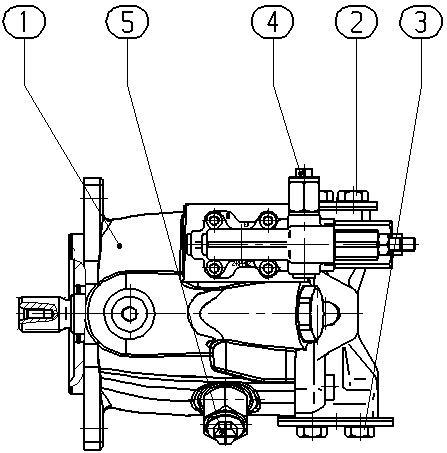

ALA10VO28DRS/53R-VSC12N00-SO724 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902460775AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400574FLANGE COVER1
R902400582FLANGE COVER1
R902602008SEAL SCREW1
R902602010SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)2828
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen mit SpülfunktionDRS
BaureiheBaureihe 5, Index 353
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend12
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 9
