Einheit · AXIAL-PISTON PUMP

ALA10VO28DR/31R-PSC62K01-S1131R902462043

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO28DR/31R-PSC62K01-S1131, Materialnummer R902462043. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01). Sonderausführung Nr. 1131.

Nummer
R902462043
Typschlüssel
ALA10VO28DR/31R-PSC62K01-S1131
Gruppe
A10VO 28
Ausgabe
06/2020

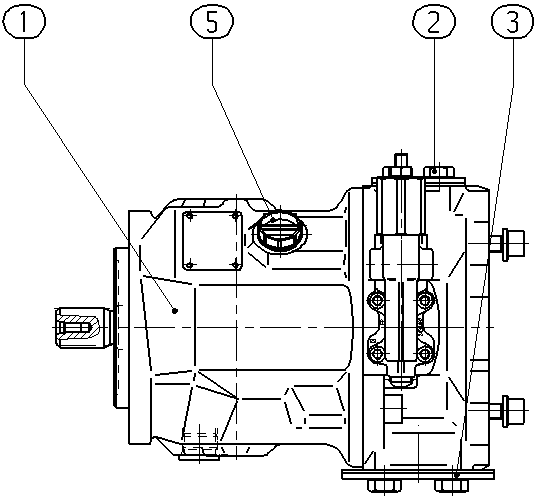

ALA10VO28DR/31R-PSC62K01-S1131 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902405930AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400575FLANGE COVER1
R902534067FLANGE COVER1
R902602016SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)2828
Regel- und VerstelleinrichtungDruckregler hydraulischDR
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
Durchtrieb82-2 (A) 5/8 in 9T 16/32DPK01
