Einheit · AXIAL-PISTON PUMP
A A10VSO100 DFEH/32R-VSB22U99 -SO487R902462506
Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO100DFEH/32R-VSB22U99-SO487, Materialnummer R902462506. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle Standardwelle ISO 3019-1 (S). Anbauflansch: ISO 3019-2, 4-Loch (B). Anschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch. oben, unten, gegenüberliegend, mit Universaldurchtrieb ohne Pulsationsdämpfung (22). Triebwerksausführung: High-Speed mit Anschlussplattenausführung 22U (S).
- Nummer
- R902462506
- Typschlüssel
- A A10VSO100 DFEH/32R-VSB22U99 -SO487
- Gruppe
- A10VSO 100
- Ausgabe
- 06/2020

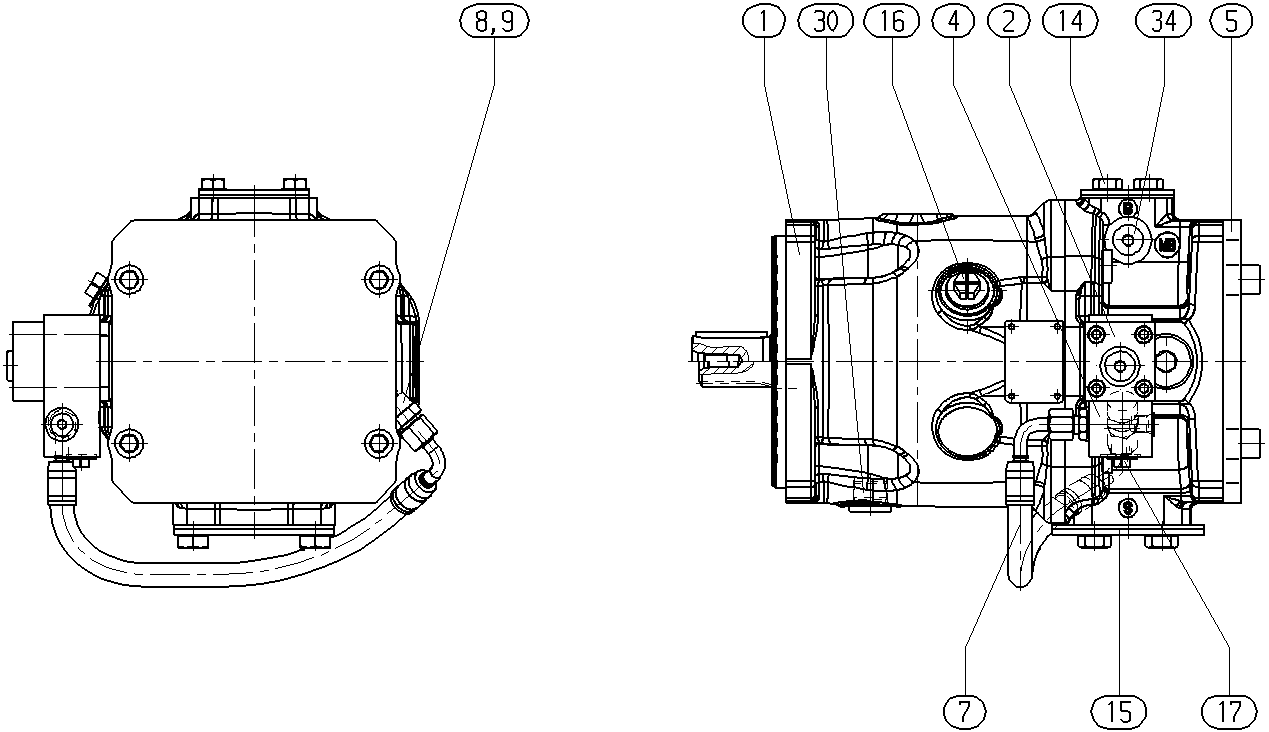

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902460806 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902452844 | FLANGE COVER | 1 | ||
| 3 | R902449557 | FLANGE COVER | 1 | |
| R902409295 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| R902444736 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902455171 | HOSE ASSEMBLY Stückliste der Baugruppe →L | 1 | ||
| R902438022 | THREADED FASTENER | 1 | ||
| R910080543 | O-RING | 1 | ||
| R902400584 | FLANGE COVER | 1 | ||
| R902400594 | FLANGE COVER | 1 | ||
| R902602013 | SEAL SCREW | 1 | ||
| R909831377 | GUARD PLUG | 1 | ||
| R909156652 | SCREW PLUG | 1 | ||
| R913011609 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle Standardwelle ISO 3019-1 | S |
| Anbauflansch | ISO 3019-2, 4-Loch | B |
| Anschluss | SAE-Flanschanschlüsse Befestigungsgewinde metrisch. oben, unten, gegenüberliegend, mit Universaldurchtrieb ohne Pulsationsdämpfung | 22 |
| Triebwerksausführung | High-Speed mit Anschlussplattenausführung 22U | S |
