Einheit · AXIAL-PISTON PUMP
A A10V O 71LA8DS/32R-VWD11N00 -S2445R902462642
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71LA8DS/32R-VWD11N00-S2445, Materialnummer R902462642. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtungen: Druckabschneidung von 161 bis 240 bar, separater Förderhydraulisch Regelbeginn.D stromregelung (LA8DS). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung, bedingt für Durchtrieb geeignet (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 hinten, Befestigungsgewinde metrisch (nicht für Durchtrieb, nur „N00“) (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2445.
- Nummer
- R902462642
- Typschlüssel
- A A10V O 71LA8DS/32R-VWD11N00 -S2445
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

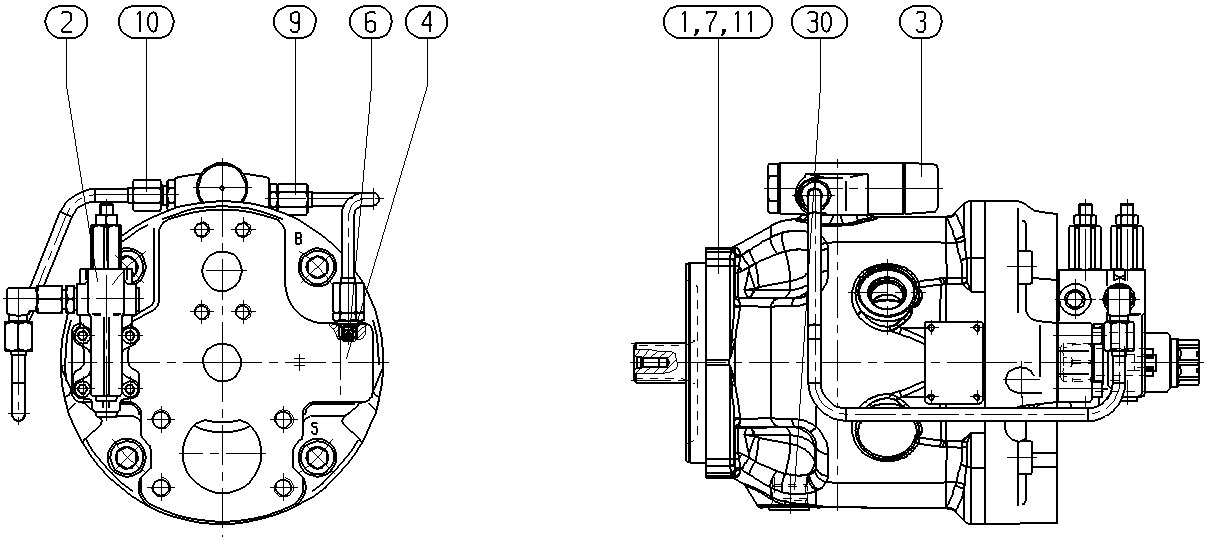

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902464019 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533492 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902452073 | VALVE | 1 | ||
| R909156774 | NOZZLE | 1 | ||
| R910918063 | SIDE MARKER RING | 1 | ||
| R902425366 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902462088 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902463683 | POWER DIAGRAM | 1 | ||
| R910967343 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 71 | 71 |
| Regel- und Verstelleinrichtungen | Druckabschneidung von 161 bis 240 bar, separater Förderhydraulisch Regelbeginn.D stromregelung | LA8DS |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Dichtung | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung, bedingt für Durchtrieb geeignet | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 hinten, Befestigungsgewinde metrisch (nicht für Durchtrieb, nur „N00“) | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
