Einheit · AXIAL-PISTON PUMP
ALA10VO85DFR1/52R-VUC12N00-S2422R902462916
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO85DFR1/52R-VUC12N00-S2422, Materialnummer R902462916. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2422.
- Nummer
- R902462916
- Typschlüssel
- ALA10VO85DFR1/52R-VUC12N00-S2422
- Gruppe
- A10VO 85
- Ausgabe
- 06/2020

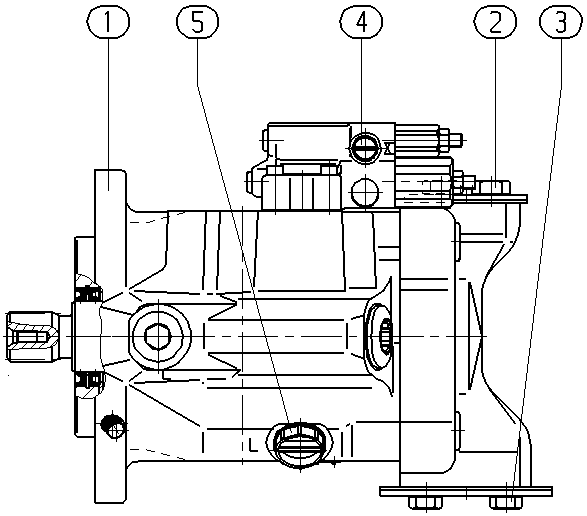

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902462917 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400585 | FLANGE COVER | 1 | ||
| R902400595 | FLANGE COVER | 1 | ||
| R902602014 | SEAL SCREW | 1 | ||
| R902603191 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 85 | 85 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 17
- R902473322 A A10V O 85 DFR1/52R-VUC12N00
- R902455169 A A10V O 85 DFR1/52R-VUC12N00 -S1055
- R902502131 A A10V O 85 DFR1/52R-VUC12N00 -S1262
- R902435460 A A10V O 85 DFR1/52R-VUC12N00 -S1349
- R902489518 A A10V O 85 DFR1/52R-VUC12N00 -S2266
- R902462917 A A10V O 85 DFR1/52R-VUC12N00 -S2422
- R902505054 A A10V O 85 DFR1/52R-VUC12N00 -S4157
- R902459034 A A10V O 85 DFR1/52R-VUC12N00 -SO547
- R902480101 A A10V O 85 DFR1/52R-VUC12N00 -SO547
- R910996176 AA10VO85DFR1/52R-VUC12N00-SO710
- R902545797 AL A10V O 85 DFR1/52R-VUC12N00
- R902455168 AL A10V O 85 DFR1/52R-VUC12N00 -S1055
- R902502128 AL A10V O 85 DFR1/52R-VUC12N00 -S1262
- R902505564 AL A10V O 85 DFR1/52R-VUC12N00 -S1262
- R902505052 AL A10V O 85 DFR1/52R-VUC12N00 -S4157
- R902469609 AL A10V O 85 DFR1/52R-VUC12N00 -SO547
- R902505951 ALA10VO85DFR1/52R-VUC12N00-S4791
