Einheit · AXIAL-PISTON PUMP

AL A10V O 28 DRS /53L-VSC12K68 -S2423R902462983

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO28DRS/53L-VSC12K68-S2423, Materialnummer R902462983. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 2423.

Nummer
R902462983
Typschlüssel
AL A10V O 28 DRS /53L-VSC12K68 -S2423
Gruppe
A10VO 28
Ausgabe
06/2020

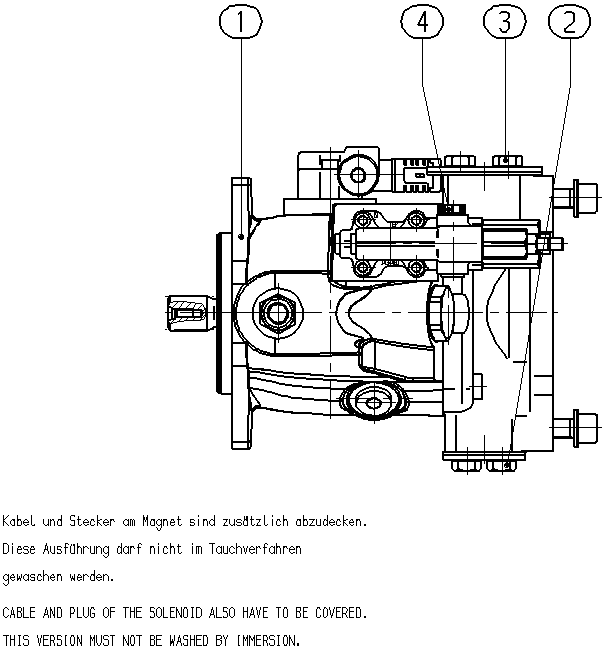

AL A10V O 28 DRS /53L-VSC12K68 -S2423 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902462984AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400574FLANGE COVER1
R902400582FLANGE COVER1
R902602014SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)2828
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen mit SpülfunktionDRS
BaureiheBaureihe 5, Index 353
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend12
Durchtrieb101-2 (B) 7/8 in 13T 16/32DPK68

Weitere Ausführungen 4
