Einheit · AXIAL-PISTON PUMP
A A10V O 28 DRS /53L-VSC12N00 -S2404R902462986
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO28DRS/53L-VSC12N00-S2404, Materialnummer R902462986. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2404.
- Nummer
- R902462986
- Typschlüssel
- A A10V O 28 DRS /53L-VSC12N00 -S2404
- Gruppe
- A10VO 28
- Ausgabe
- 06/2020

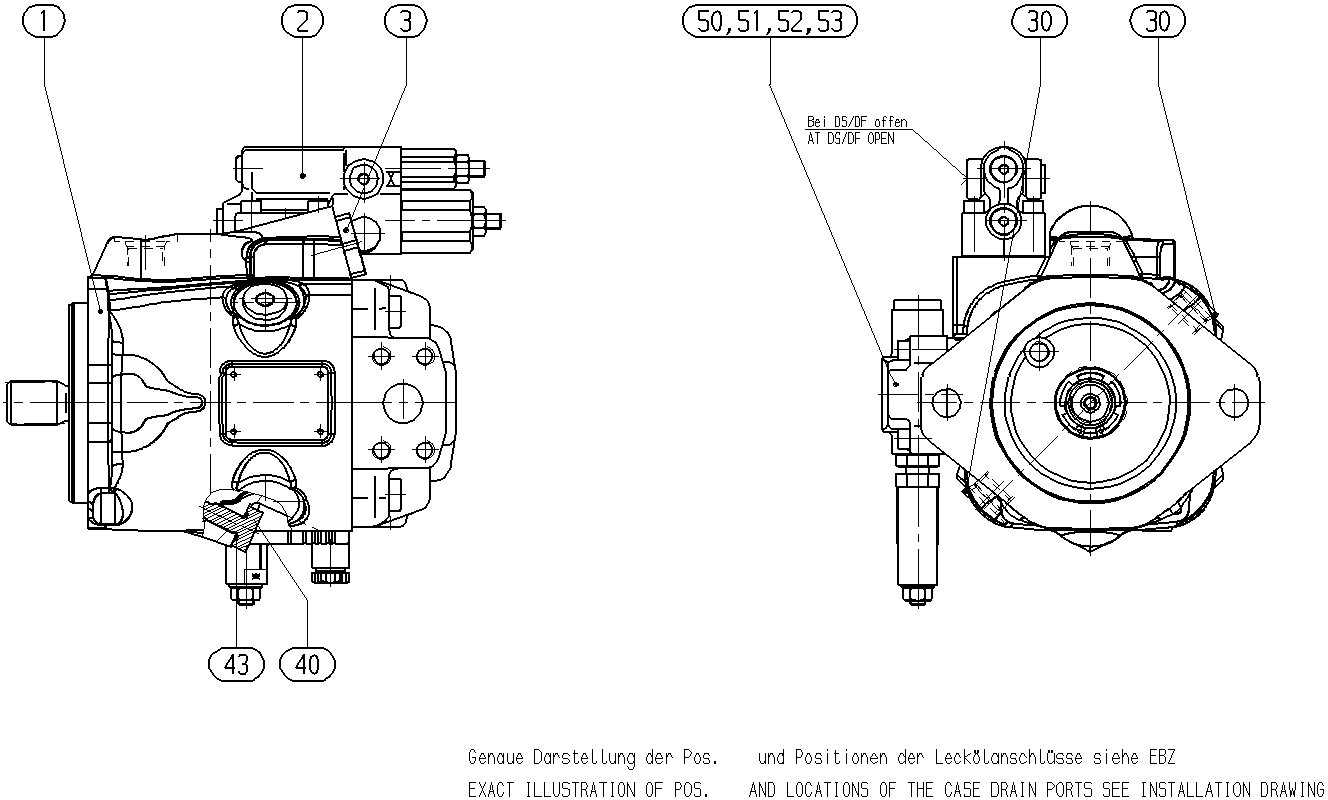

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902462393 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902450439 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902460158 | SERVO UNIT Stückliste der Baugruppe →L | 1 | ||
| R910901969 | SCREW PLUG | 2 | ||
| R902424207 | STOP SCREW | 1 | ||
| R910804886 | O-RING | 1 | ||
| R910986163 | VALVE | 1 | ||
| R910109312 | SOCKET HEAD CAP SCREW | 2 | ||
| R902423611 | CARRIER | 1 | ||
| R910109339 | SOCKET HEAD CAP SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DRS |
| Baureihe | Baureihe 5, Index 3 | 53 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
