Einheit · AXIAL-PISTON PUMP
ALA10VSO100DRS/32L-VSD22U99R902463052
Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel ALA10VSO100DRS/32L-VSD22U99, Materialnummer R902463052. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen (DRS). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle Standardwelle ISO 3019-1 (S). Anschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch. oben, unten, gegenüberliegend, mit Universaldurchtrieb ohne Pulsationsdämpfung (22).
- Nummer
- R902463052
- Typschlüssel
- ALA10VSO100DRS/32L-VSD22U99
- Gruppe
- A10VSO 100
- Ausgabe
- 06/2020

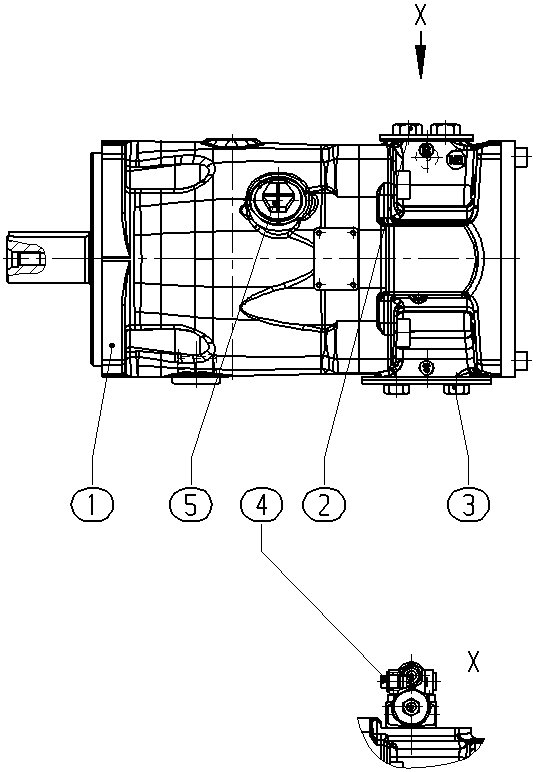

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902460941 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400584 | FLANGE COVER | 1 | ||
| R902400594 | FLANGE COVER | 1 | ||
| R902602014 | SEAL SCREW | 1 | ||
| R902603191 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen | DRS |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle Standardwelle ISO 3019-1 | S |
| Anschluss | SAE-Flanschanschlüsse Befestigungsgewinde metrisch. oben, unten, gegenüberliegend, mit Universaldurchtrieb ohne Pulsationsdämpfung | 22 |
