Einheit · AXIAL-PISTON PUMP
AA10VO28ED72/31R-VSC11N00H-S2302R902463652
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO28ED72/31R-VSC11N00H-S2302, Materialnummer R902463652. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung elektrisch U = 24 V (ED72). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: 14 Mit elektrischem Schwenkwinkelsenratiometrisch sor PAL Versorgung U = 5V DC (H). Sonderausführung Nr. 2302.
- Nummer
- R902463652
- Typschlüssel
- AA10VO28ED72/31R-VSC11N00H-S2302
- Gruppe
- A10VO 28
- Ausgabe
- 06/2020

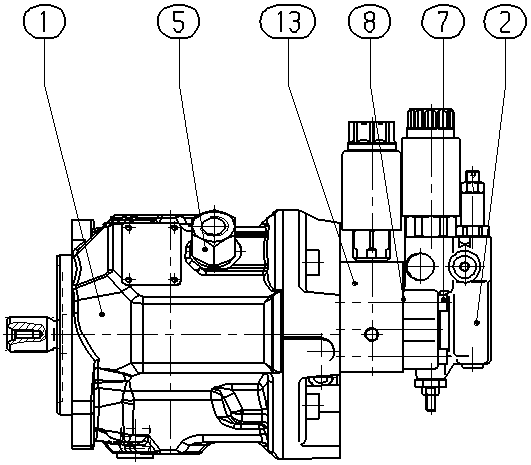

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910993835 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533403 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910929857 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R902650500 | SOCKET HEAD CAP SCREW | 4 | ||
| R902434482 | SEAL | 1 | ||
| R902463649 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtung | mit Druckabschneidung elektrisch U = 24 V | ED72 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
| Stecker für Magnete | 14 Mit elektrischem Schwenkwinkelsenratiometrisch sor PAL Versorgung U = 5V DC | H |
