Einheit · AXIAL-PISTON PUMP
AA10VO85DRF/53L-VSD12H00R902463975
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO85DRF/53L-VSD12H00, Materialnummer R902463975. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstrom- X-T offen regler hydraulisch (DRF). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Stecker für Magnete: 13 Mit elektrischem Schwenkwinkelsensor ratiometrisch PAL Versorgung U = 5V DC (H).
- Nummer
- R902463975
- Typschlüssel
- AA10VO85DRF/53L-VSD12H00
- Gruppe
- A10VO 85
- Ausgabe
- 06/2020

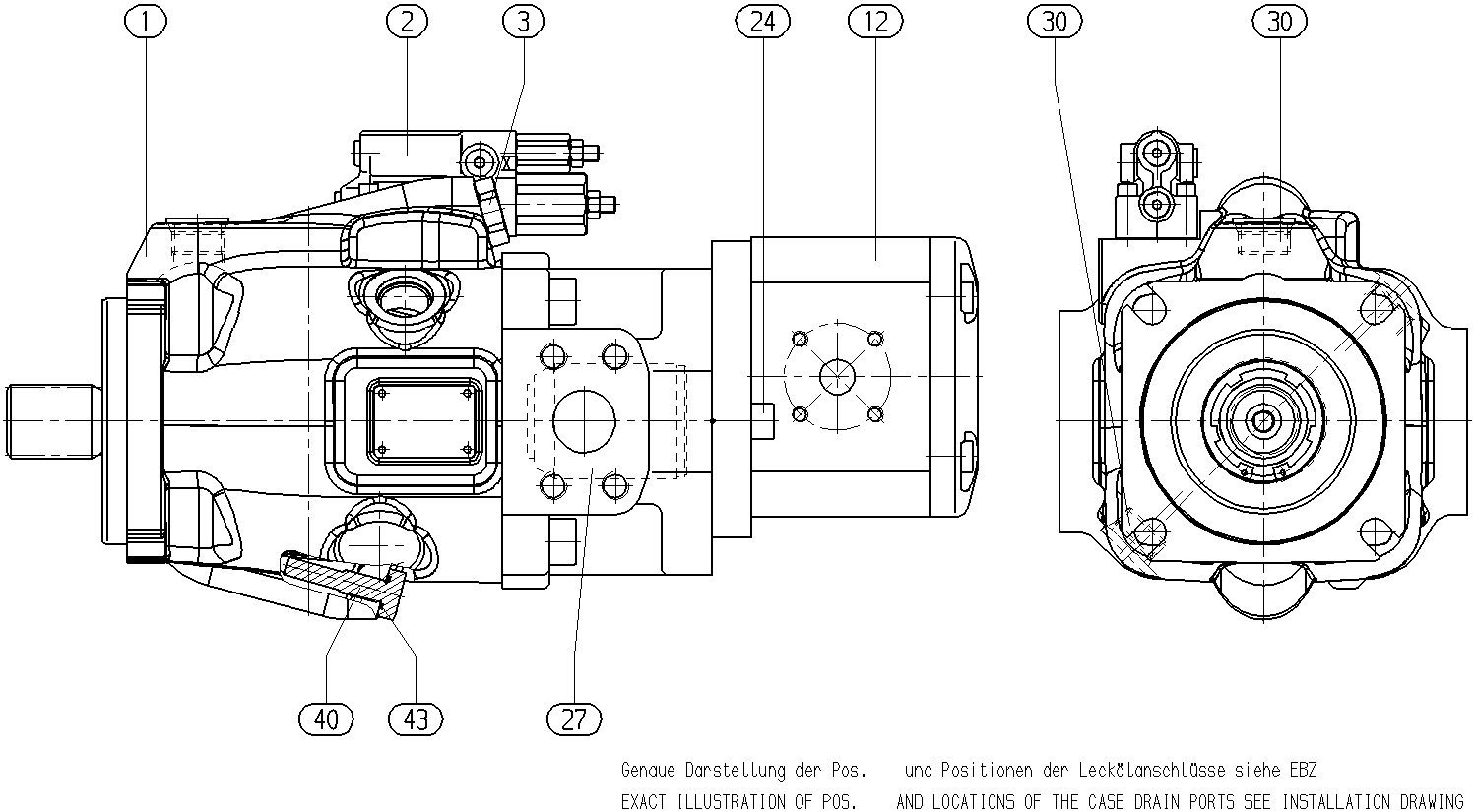

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902463908 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902453430 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902452824 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R918C02354 | HYDRAULIC GEAR PUMP | 1 | ||
| R910121142 | SOCKET HEAD CAP SCREW | 2 | ||
| R902436101 | SPLINED COUPLING | 1 | ||
| R910967351 | SCREW PLUG | 2 | ||
| R902429967 | STOP SCREW | 1 | ||
| R910919314 | O-RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 85 | 85 |
| Regel- und Verstelleinrichtung | mit Förderstrom- X-T offen regler hydraulisch | DRF |
| Baureihe | Baureihe 5, Index 3 | 53 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Stecker für Magnete | 13 Mit elektrischem Schwenkwinkelsensor ratiometrisch PAL Versorgung U = 5V DC | H |
