Einheit · POMPA OSIOWO-TŁOKOWA

AL A10V O 45 DRG /31R-VSC62G20 -SO277R902464708

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO45DRG/31R-VSC62G20-SO277, Materialnummer R902464708. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung hydraulisch ferngesteuert (DRG). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Sonderausführung Nr. 277.

Nummer: R902464708
Typschlüssel: AL A10V O 45 DRG /31R-VSC62G20 -SO277
Gruppe: A10VO 45
Ausgabe: 06/2020

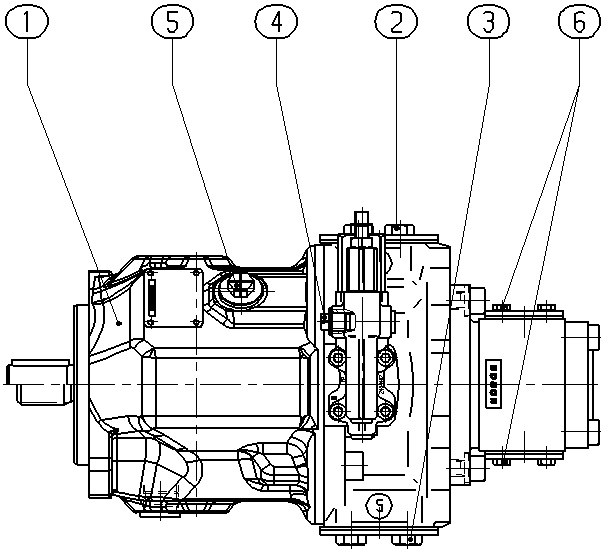

AL A10V O 45 DRG /31R-VSC62G20 -SO277 — Zeichnung

Nummer	Bezeichnung	Menge
R902464709	POMPA OSIOWO-TŁOKOWA Stückliste der Baugruppe →L	1
R902400579	POKRYWA KOŁNIERZA	1
R902400587	POKRYWA KOŁNIERZA	1
R902602014	ŚRUBA USZCZELNIAJĄCA	1
R902603190	ŚRUBA USZCZELNIAJĄCA	1
R902448945	POKRYWA KOŁNIERZA	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	mit Druckabschneidung hydraulisch ferngesteuert	DRG
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb	62

Weitere Ausführungen 1

R902464709 A A10V O 45 DRG /31R-VSC62G20 -SO277
