Einheit · AXIAL-PISTON PUMP

AL A10V O140 DRS /32R-VSD61N00 -SO413R902465141

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO140DRS/32R-VSD61N00-SO413, Materialnummer R902465141. Nenngröße: NG 140. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtungen: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch (D). Arbeitsanschluss: (Anschlussplatten und Durchtriebszuordnung hinten, Befestigungsgewinde UNC (nicht für Durchtrieb, nur „N00“) (61). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 413.

Nummer: R902465141
Typschlüssel: AL A10V O140 DRS /32R-VSD61N00 -SO413
Gruppe: A10VO 140
Ausgabe: 06/2020

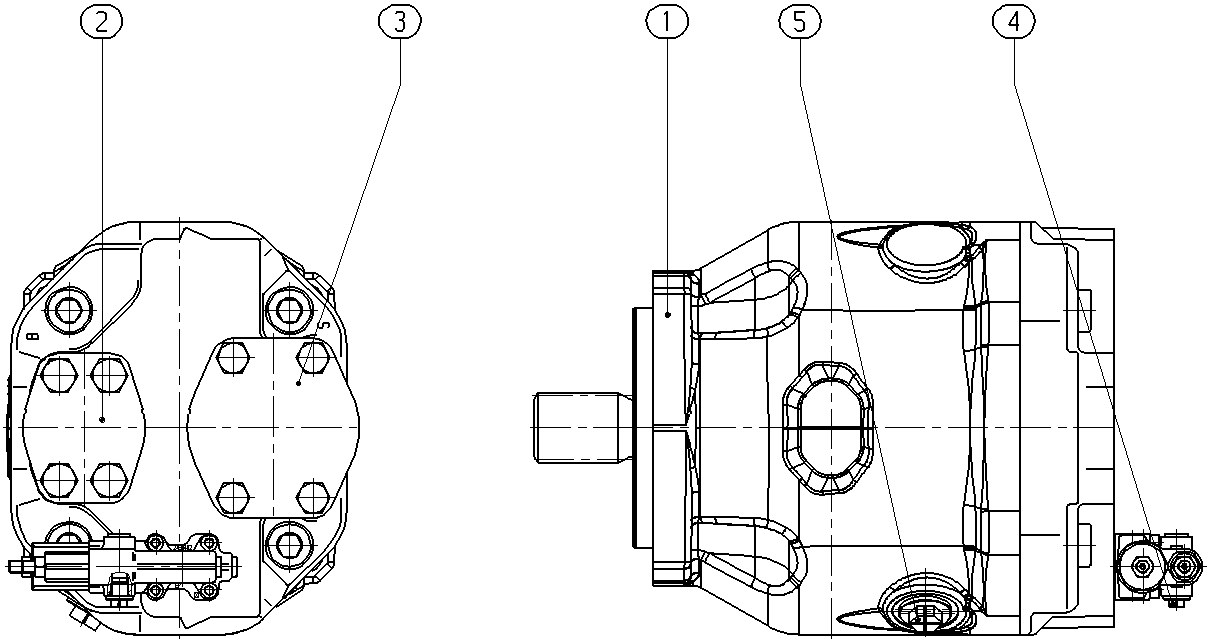

AL A10V O140 DRS /32R-VSD61N00 -SO413 — Zeichnung

Nummer	Bezeichnung	Menge
R902465142	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
R902400585	FLANGE COVER	1
R902400595	FLANGE COVER	1
R902602014	SEAL SCREW	1
R902603191	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngrößen (NG)	140	140
Regel- und Verstelleinrichtungen	mit Förderstromregler X-T verschlossen mit Spülfunktion	DRS
Baureihe	Baureihe 3, Index 2	32
Drehrichtungen	Blick auf Triebwelle rechts	R
Dichtung	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch	D
Arbeitsanschluss	(Anschlussplatten und Durchtriebszuordnung hinten, Befestigungsgewinde UNC (nicht für Durchtrieb, nur „N00“)	61
Durchtrieb	Ohne Durchtrieb	N00

Weitere Ausführungen 1

R902465142 A A10V O140 DRS /32R-VSD61N00 -SO413
