Einheit · AXIAL-PISTON PUMP

A A10VSO 18ED 72/31L-VSA12N00HR902465412

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO18ED72/31L-VSA12N00H, Materialnummer R902465412. Nenngröße: NG 18. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung elektrisch negative Kennung U = 24 V (ED72). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle Standardwelle ISO 3019-1 (S). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: HIRSCHMANN-Stecker – ohne Löschdiode (H).

Nummer
R902465412
Typschlüssel
A A10VSO 18ED 72/31L-VSA12N00H
Gruppe
A10VSO 18
Ausgabe
06/2020

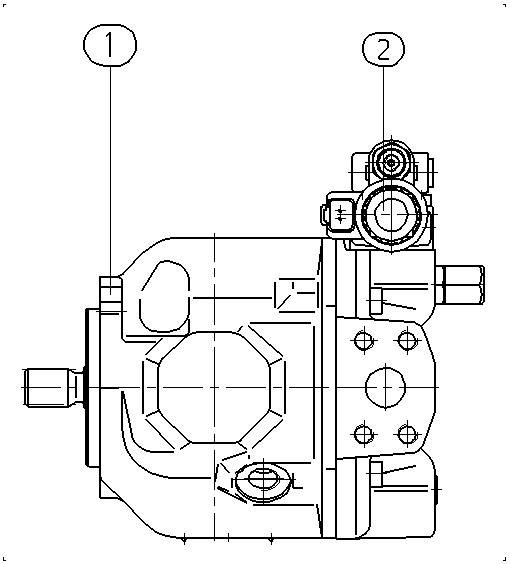

A A10VSO 18ED 72/31L-VSA12N00H — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R910987909BASE UNIT Stückliste der Baugruppe →L1
R902533402CONTROL VALVE Stückliste der Baugruppe →L1
70R902421944SHIPPING PROTECTION1
71R902421945SHIPPING PROTECTION1
72R902602009SEAL SCREW1
75R909830326NAMEPLATE1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 barA10VS
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)1818
Regel- und Verstelleinrichtungmit Druckabschneidung elektrisch negative Kennung U = 24 VED72
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleZahnwelle Standardwelle ISO 3019-1S
AnbauflanschISO 3019-2 2-LochA
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend12
DurchtriebOhne DurchtriebN00
Stecker für MagneteHIRSCHMANN-Stecker – ohne LöschdiodeH

Weitere Ausführungen 1
