Einheit · AXIAL-PISTON PUMP

A A10VWO 28 DFR1/52W-VSC64N00 -S1213R902465504

Axialkolbenpumpe Bosch Rexroth Baureihe A10VWO, Typschlüssel AA10VWO28DFR1/52W-VSC64N00-S1213, Materialnummer R902465504. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar, Höchstdruck 280 bar (A10VW). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Konstantmengenregler hydraulisch X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle Standardwelle nach ISO 3019-1 (S). Anbauflansch: ISO 3019-1 2-Loch (C). Arbeitsanschluss: Gewindeanschlüsse UN-Gewinde (ISO 11926) hinten (64).

Nummer
R902465504
Typschlüssel
A A10VWO 28 DFR1/52W-VSC64N00 -S1213
Gruppe
A10VWO 28
Ausgabe
06/2020

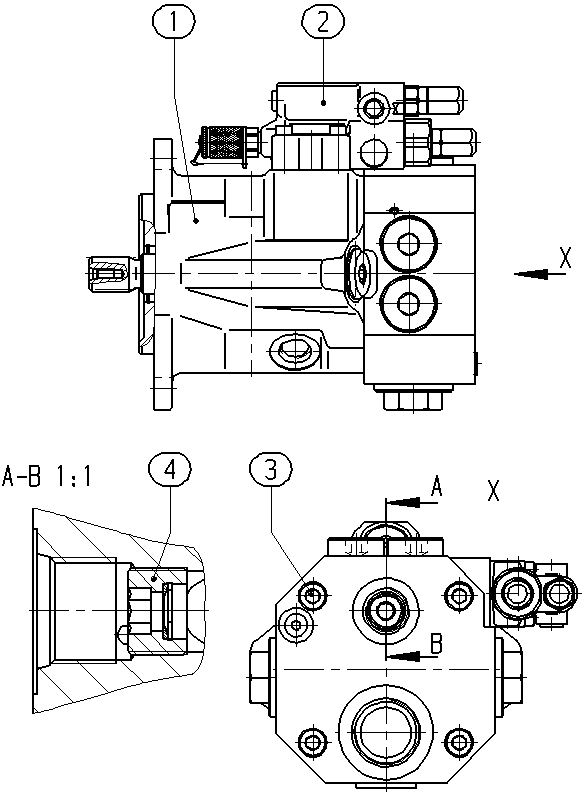

A A10VWO 28 DFR1/52W-VSC64N00 -S1213 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
0R910982762DOCUMENT STRUCTURE1
R902434592BASE UNIT Stückliste der Baugruppe →L1
R902532399CONTROL VALVE Stückliste der Baugruppe →L1
R910764647SCREW PLUG1
R902434987ORIFICE SCREW1
70R902603191SEAL SCREW1
71R902603193SEAL SCREW1
72R902602016SEAL SCREW1
73R902602014SEAL SCREW1
75R909830326NAMEPLATE1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar, Höchstdruck 280 barA10VW
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)2828
Regel- und VerstelleinrichtungKonstantmengenregler hydraulisch X-T verschlossen; mit SpülfunktionDFR1
BaureiheBaureihe 5, Index 252
DrehrichtungBei Blick auf Triebwelle wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleZahnwelle Standardwelle nach ISO 3019-1S
AnbauflanschISO 3019-1 2-LochC
ArbeitsanschlussGewindeanschlüsse UN-Gewinde (ISO 11926) hinten64
