Einheit · AXIAL-PISTON PUMP
AP A10V O100 DFR1/31L-VSC11N00 -S2291R902466024
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO100DFR1/31L-VSC11N00-S2291, Materialnummer R902466024. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2291.
- Nummer
- R902466024
- Typschlüssel
- AP A10V O100 DFR1/31L-VSC11N00 -S2291
- Gruppe
- A10VO 100
- Ausgabe
- 11/2019

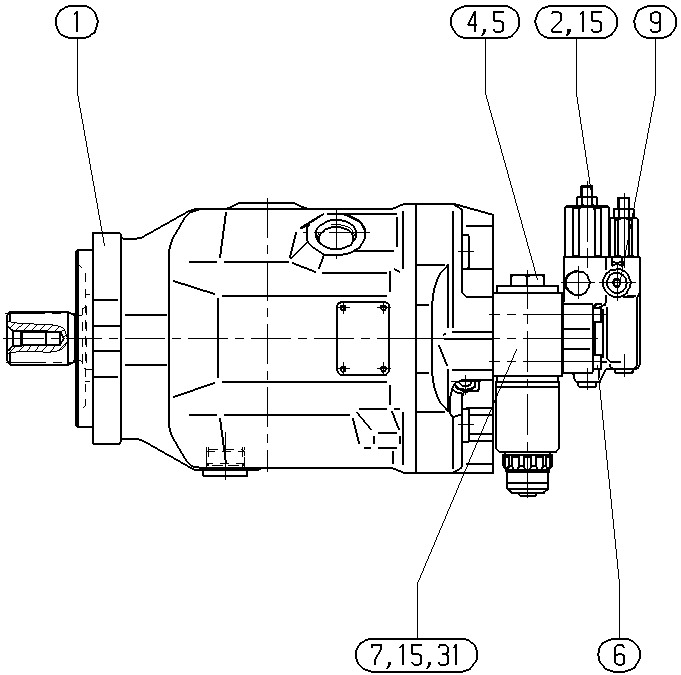

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902456069 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902465638 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902650786 | DIRECTIONAL SPOOL VALVE | 1 | ||
| R910785105 | SOCKET HEAD CAP SCREW | 4 | ||
| R910359491 | SOCKET HEAD CAP SCREW | 4 | ||
| R902469141 | INTERMEDIATE PLATE | 1 | ||
| R910764647 | SCREW PLUG | 1 | ||
| R902434482 | SEAL | 2 | ||
| — | DOUBLE BREAK-OFF PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen; mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 8
- R902466021 AP A10V O100 DFR1/31L-VSC11N00 -S1887
- R902466023 AP A10V O100 DFR1/31L-VSC11N00 -S2023
- R992000902 AP A10V O100 DFR1/31L-VSC11N00 -S2023
- R902456036 AP A10V O100 DFR1/31L-VSC11N00 -S2291
- R992000903 AP A10V O100 DFR1/31L-VSC11N00 -S2291
- R902568105 AP A10V O100 DFR1/31L-VSC11N00 -SO413
- R902518255 AP A10V O100 DFR1/31L-VSC11N00 -SO420
- R902466020 AP A10V O100 DFR1/31L-VSC11N00 -SO527
