Einheit · AXIAL-PISTON PUMP

A A10VNO 63 DRS /52L-VRC62H00R902468014

Axialkolbenpumpe Bosch Rexroth Baureihe A10VNO, Typschlüssel AA10VNO63DRS/52L-VRC62H00, Materialnummer R902468014. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) (A10VN). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: nach ISO 6162 seitlich gegenüberliegend für Durchtrieb (62). Stecker für Magnete: 13 Mit elektrischem Schwenkwinkelsensor ratiometrisch PAL Versorgung U = 5V DC (H).

Nummer
R902468014
Typschlüssel
A A10VNO 63 DRS /52L-VRC62H00
Gruppe
A10VNO 63
Ausgabe
06/2020

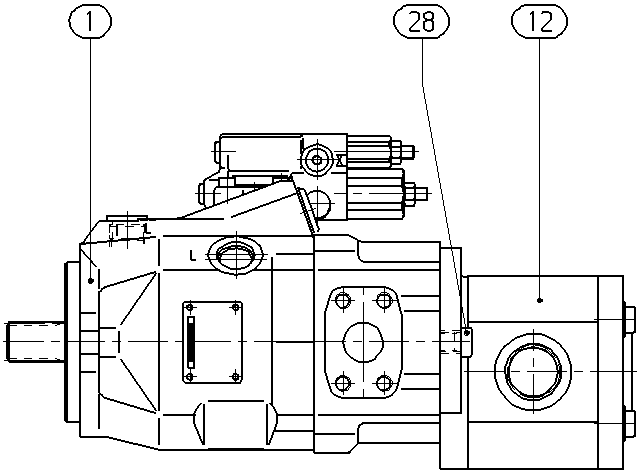

A A10VNO 63 DRS /52L-VRC62H00 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902468015AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
9510390011HYDRAULIC GEAR PUMP1
R910714917SOCKET HEAD CAP SCREW2

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi)A10VN
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)6363
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen mit SpülfunktionDRS
BaureiheBaureihe 5, Index 252
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung. wie Welle „S“ jedoch für höheres DrehmomentR
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
Arbeitsanschlussnach ISO 6162 seitlich gegenüberliegend für Durchtrieb62
Stecker für Magnete13 Mit elektrischem Schwenkwinkelsensor ratiometrisch PAL Versorgung U = 5V DCH
