Einheit · AXIAL-PISTON PUMP

A A10V O 71 DFR1/31L-VSC42H00 -S2561R902468189

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71DFR1/31L-VSC42H00-S2561, Materialnummer R902468189. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten (42). Sonderausführung Nr. 2561.

Nummer: R902468189
Typschlüssel: A A10V O 71 DFR1/31L-VSC42H00 -S2561
Gruppe: A10VO 71
Ausgabe: 06/2020

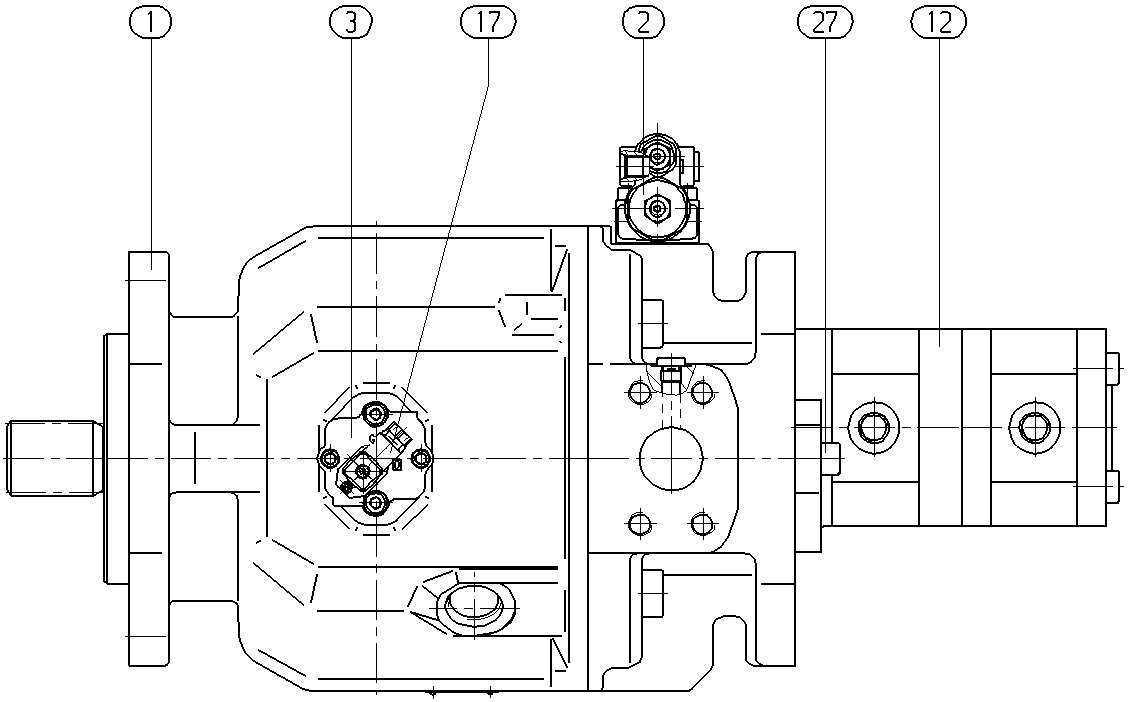

A A10V O 71 DFR1/31L-VSC42H00 -S2561 — Zeichnung

Nummer	Bezeichnung	Menge
R902467783	BASE UNIT Stückliste der Baugruppe →L	1
R902472686	CONTROL VALVE Stückliste der Baugruppe →L	1
R900868651	ASSEMBLY KIT	1
R902462630	GEAR PUMP	1
R902650462	EQUIPMENT SOCKET	1
R910296651	SOCKET HEAD CAP SCREW	2

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	71	71
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen; mit Spülfunktion	DFR1
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle links	L
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten	42

Weitere Ausführungen 1

R902467336 AL A10V O 71 DFR1/31L-VSC42H00 -S2561
