Einheit · AXIAL-PISTON MOTOR
A A10V E 45 HZ6 /52W1-VRF66N007 -S2569R902468312
Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel AA10VE45HZ6/52W1-VRF66N007-S2569, Materialnummer R902468312. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Regel- und Verstelleinrichtungen: Zweipunktverstellung hydraulisch mit (HZ6). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Spezialflansch; 2 Loch (F). Arbeitsanschluss: Gewindeanschluss A und B seitlich; Gewindeanschluss nach ISO 11926 gleiche Seite UN (66N00). Ventile: Spülventil integriert (nur bei Anschlüsse für Arbeitsleitungen 10N00, 60N00 und 16N00, 66N00) (7). Sonderausführung Nr. 2569.
- Nummer
- R902468312
- Typschlüssel
- A A10V E 45 HZ6 /52W1-VRF66N007 -S2569
- Gruppe
- A10VE 45
- Ausgabe
- 06/2020

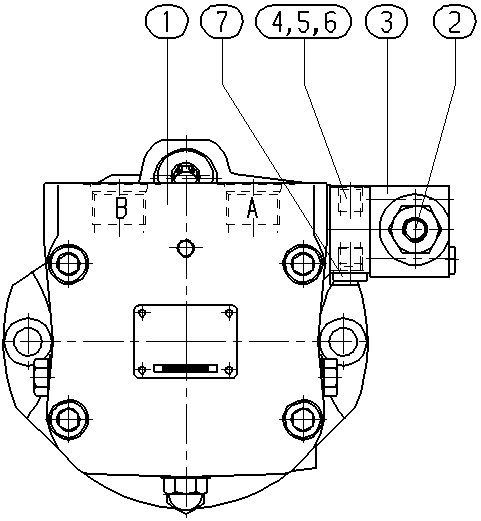

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902468297 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902410659 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902465852 | VALVE HOUSING Stückliste der Baugruppe →L | 1 | ||
| R910960135 | INTERMEDIATE PLATE | 1 | ||
| R910514497 | O-RING | 3 | ||
| R910387053 | SOCKET HEAD CAP SCREW | 4 | ||
| R909156650 | SCREW PLUG | 1 | ||
| 70 | R902603191 | SEAL SCREW | 2 | |
| 72 | R902603190 | SEAL SCREW | 1 | |
| 73 | R902602014 | SEAL SCREW | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 | |
| 76 | R902602007 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, Einschubausführung, offener und geschlossener Kreislauf | E |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtungen | Zweipunktverstellung hydraulisch mit | HZ6 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Spezialflansch; 2 Loch | F |
| Arbeitsanschluss | Gewindeanschluss A und B seitlich; Gewindeanschluss nach ISO 11926 gleiche Seite UN | 66N00 |
| Ventile | Spülventil integriert (nur bei Anschlüsse für Arbeitsleitungen 10N00, 60N00 und 16N00, 66N00) | 7 |
