Einheit · AXIAL-PISTON PUMP

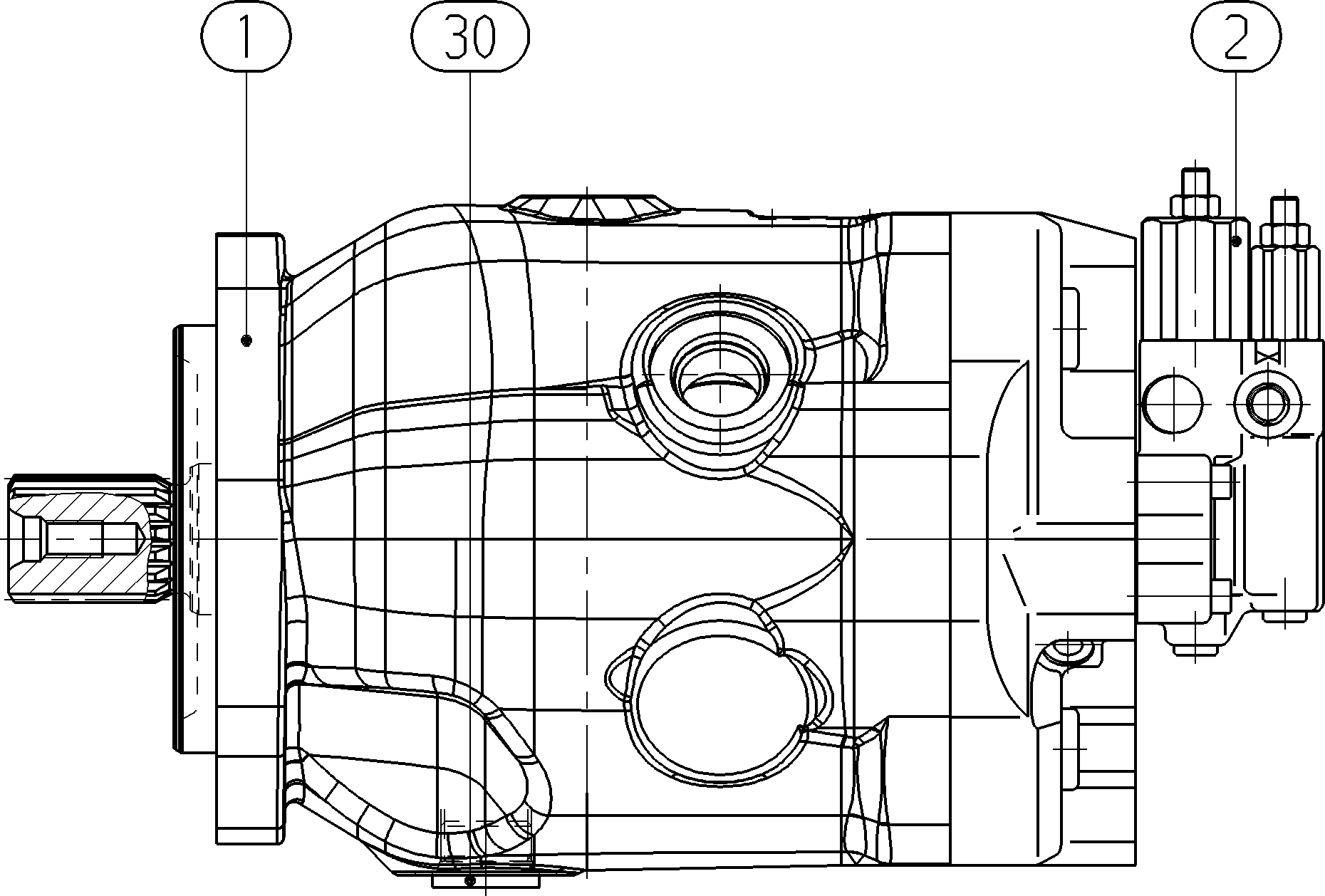

A A10V O100 DRS /32R-VSC11N00R902469166
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100DRS/32R-VSC11N00, Materialnummer R902469166. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtungen: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung (S). Anbauflansch: Angelehnt an SAE B; 2-Loch ISO 3019-1 (SAE) (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 hinten, Befestigungsgewinde metrisch (nicht für Durchtrieb, nur „N00“) (11). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R902469166
- Typschlüssel
- A A10V O100 DRS /32R-VSC11N00
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902469144 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902450439 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910967351 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 100 | 100 |
| Regel- und Verstelleinrichtungen | mit Förderstromregler X-T verschlossen mit Spülfunktion | DRS |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Dichtung | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung | S |
| Anbauflansch | Angelehnt an SAE B; 2-Loch ISO 3019-1 (SAE) | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 hinten, Befestigungsgewinde metrisch (nicht für Durchtrieb, nur „N00“) | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
