Einheit · AXIAL-PISTON PUMP

AL A10V O 71 DR /31L-VSC93N00 -S2586R902469288

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO71DR/31L-VSC93N00-S2586, Materialnummer R902469288. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2586.

Nummer
R902469288
Typschlüssel
AL A10V O 71 DR /31L-VSC93N00 -S2586
Gruppe
A10VO 71
Ausgabe
06/2020

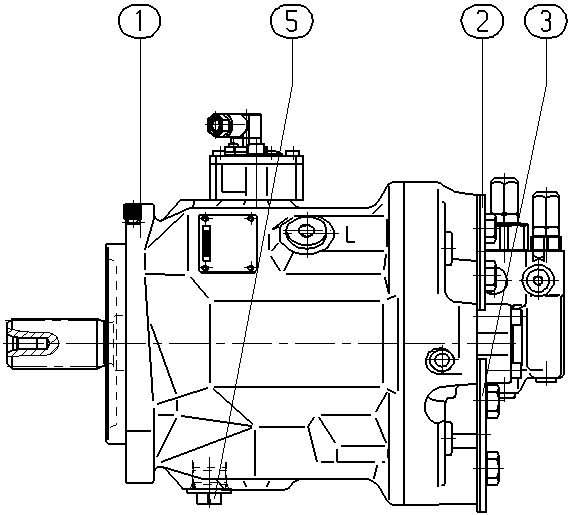

AL A10V O 71 DR /31L-VSC93N00 -S2586 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902469287AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902534067FLANGE COVER1
R902400591FLANGE COVER1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7171
Regel- und VerstelleinrichtungDruckregler hydraulischDR
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
DurchtriebOhne DurchtriebN00
