Einheit · AXIAL-PISTON PUMP
AL A10V O100ED 72/31L-VSC12K01H -SO679R902469320
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO100ED72/31L-VSC12K01H-SO679, Materialnummer R902469320. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung elektrisch U = 24 V (ED72). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01). Stecker für Magnete: 14 Mit elektrischem Schwenkwinkelsenratiometrisch sor PAL Versorgung U = 5V DC (H). Sonderausführung Nr. 679.
- Nummer
- R902469320
- Typschlüssel
- AL A10V O100ED 72/31L-VSC12K01H -SO679
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

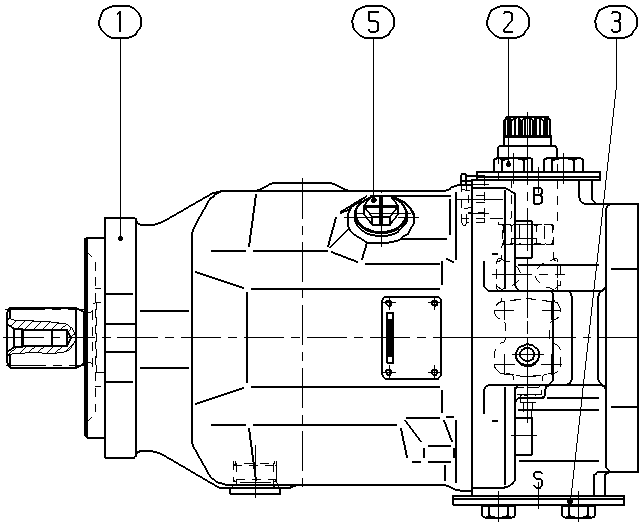

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902469321 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400584 | FLANGE COVER | 1 | ||
| R902400594 | FLANGE COVER | 1 | ||
| R902603191 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | mit Druckabschneidung elektrisch U = 24 V | ED72 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | 82-2 (A) 5/8 in 9T 16/32DP | K01 |
| Stecker für Magnete | 14 Mit elektrischem Schwenkwinkelsenratiometrisch sor PAL Versorgung U = 5V DC | H |
