Einheit · POMPA OSIOWO-TŁOKOWA

AA10VSO100DR/32R-VPB32L60R902469690

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO100DR/32R-VPB32L60, Materialnummer R902469690. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb geeignet (P). Anbauflansch: ISO 3019-2, 4-Loch (B). Anschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch. oben, unten, gegenüberliegend, mit Universaldurchtrieb mit Pulsatiosdämpfung (32).

Nummer
R902469690
Typschlüssel
AA10VSO100DR/32R-VPB32L60
Gruppe
A10VSO 100
Ausgabe
06/2020

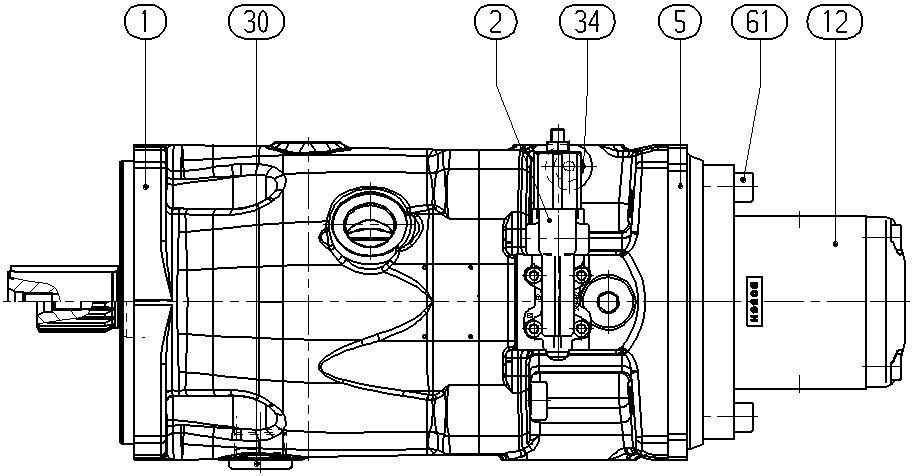

AA10VSO100DR/32R-VPB32L60 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902456922ZESPÓŁ PODSTAWY Stückliste der Baugruppe →L1
R902453112ZAWÓR REGULACYJNY Stückliste der Baugruppe →L1
R902447043ZESTAW PRZYŁĄCZENIOWY1
0510725181POMPA ZĘBATAL1
R909156652KOREK GWINTOWANY1
R913011609KOREK GWINTOWANY1
R910121142ŚRUBA Z ŁBEM WALCOWYM2

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 barA10VS
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)100100
Regel- und VerstelleinrichtungDruckregler hydraulischDR
BaureiheBaureihe 3, Index 232
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleZylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb geeignetP
AnbauflanschISO 3019-2, 4-LochB
AnschlussSAE-Flanschanschlüsse Befestigungsgewinde metrisch. oben, unten, gegenüberliegend, mit Universaldurchtrieb mit Pulsatiosdämpfung32
