Einheit · BASE UNIT

G A10V O 74 OV /31R-VSC46N00LR-S2603R902469869

Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GA10VO74OV/31R-VSC46N00LR-S2603, Materialnummer R902469869. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Durchtrieb: Ohne Durchtrieb (N00).

Nummer
R902469869
Typschlüssel
G A10V O 74 OV /31R-VSC46N00LR-S2603
Gruppe
A10VO 74
Ausgabe
06/2020

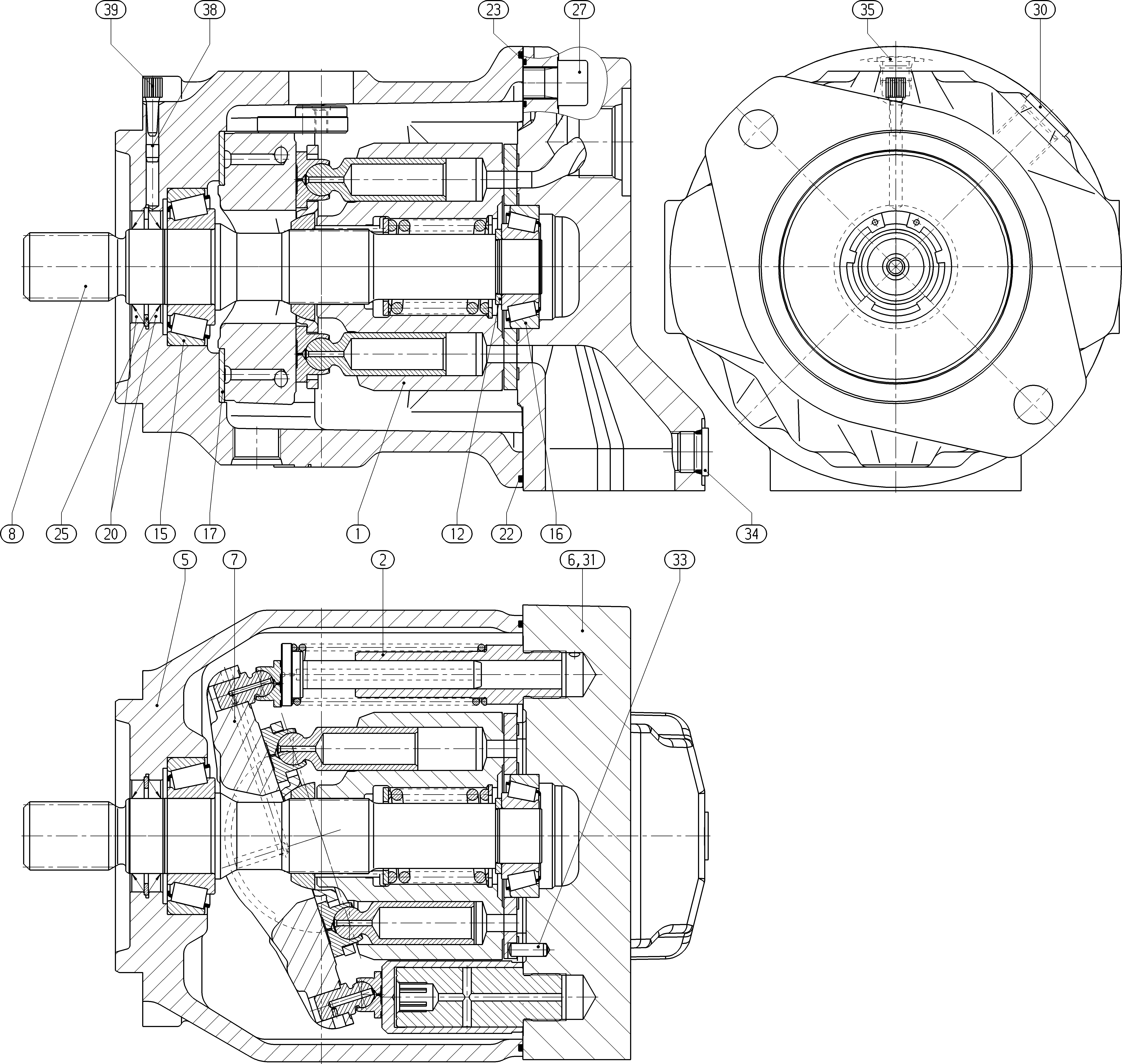

G A10V O 74 OV /31R-VSC46N00LR-S2603 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R910956007ROTARY GROUP Stückliste der Baugruppe →L1
R910965404ADJUSTING PIECE Stückliste der Baugruppe →L1
R910990249PUMP HOUSING1
R902452004CONNECTION PLATE1
R902467246SWASH PLATE1
R910998844DRIVE SHAFT1
R910939005ADJUSTMENT SHIM1
R910972782TAPERED-ROLLER BEARING1
R910720232TAPERED-ROLLER BEARING1
R910902777BEARING SHELL2
R910764701SHAFT SEALING RINGD2
R910764728O-RINGD1
R913052117R-RINGD4
R910941918RETAINING RING1
R910110272SOCKET HEAD CAP SCREW4
R910967343SCREW PLUG1
R909831318DOUBLE BREAK-OFF PLUG1
R902533908STRAIGHT PIN1
R910901969SCREW PLUG1
R909157039SCREW PLUG1
R910970159PLUG1
R910973909GUARD PLUG1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7474
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
DurchtriebOhne DurchtriebN00
