Einheit · AXIAL-PISTON PUMP

A A10V O 45 DRG /52R-VCC11N00 -S1457R902469943

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DRG/52R-VCC11N00-S1457, Materialnummer R902469943. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung hydraulisch ferngesteuert (DRG). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Kegelwelle mit Passfeder und UNF-Gewindebolzen nicht für Durchtrieb (C). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1457.

Nummer: R902469943
Typschlüssel: A A10V O 45 DRG /52R-VCC11N00 -S1457
Gruppe: A10VO 45
Ausgabe: 06/2020

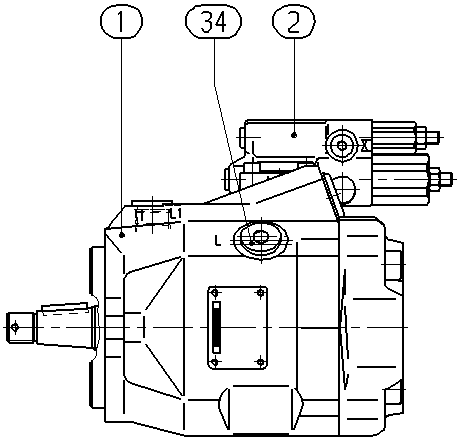

A A10V O 45 DRG /52R-VCC11N00 -S1457 — Zeichnung

Nummer	Bezeichnung	Menge
R902468616	BASE UNIT Stückliste der Baugruppe →L	1
R902455384	CONTROL VALVE Stückliste der Baugruppe →L	1
R910967343	SCREW PLUG	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	mit Druckabschneidung hydraulisch ferngesteuert	DRG
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Kegelwelle mit Passfeder und UNF-Gewindebolzen nicht für Durchtrieb	C
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch	11
Durchtrieb	Ohne Durchtrieb	N00

Weitere Ausführungen 1

R902468627 AH A10V O 45 DRG /52R-VCC11N00 -S1457
