Einheit · AXIAL-PISTON PUMP
AL A10V O 85ED 72/52R-VSC12K07PR902470573
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO85ED72/52R-VSC12K07P, Materialnummer R902470573. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: elektrisch U = 24 V (ED72). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 127-2 (C) 1 1/4 in 14T12/24DP (K07). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P).
- Nummer
- R902470573
- Typschlüssel
- AL A10V O 85ED 72/52R-VSC12K07P
- Gruppe
- A10VO 85
- Ausgabe
- 06/2020

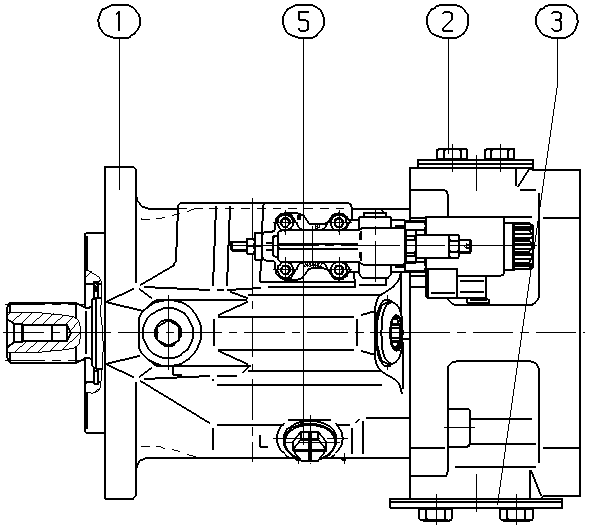

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902470574 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400584 | FLANGE COVER | 1 | ||
| R902400594 | FLANGE COVER | 1 | ||
| R902603191 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 85 | 85 |
| Regel- und Verstelleinrichtung | elektrisch U = 24 V | ED72 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | 127-2 (C) 1 1/4 in 14T12/24DP | K07 |
| Stecker für Magnete | DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) | P |
