Einheit · BASE UNIT
GA10VSO10OV/52L-VPX46N00R902470612
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GA10VSO10OV/52L-VPX46N00, Materialnummer R902470612. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R902470612
- Typschlüssel
- GA10VSO10OV/52L-VPX46N00
- Gruppe
- A10VSO 10
- Ausgabe
- 06/2020

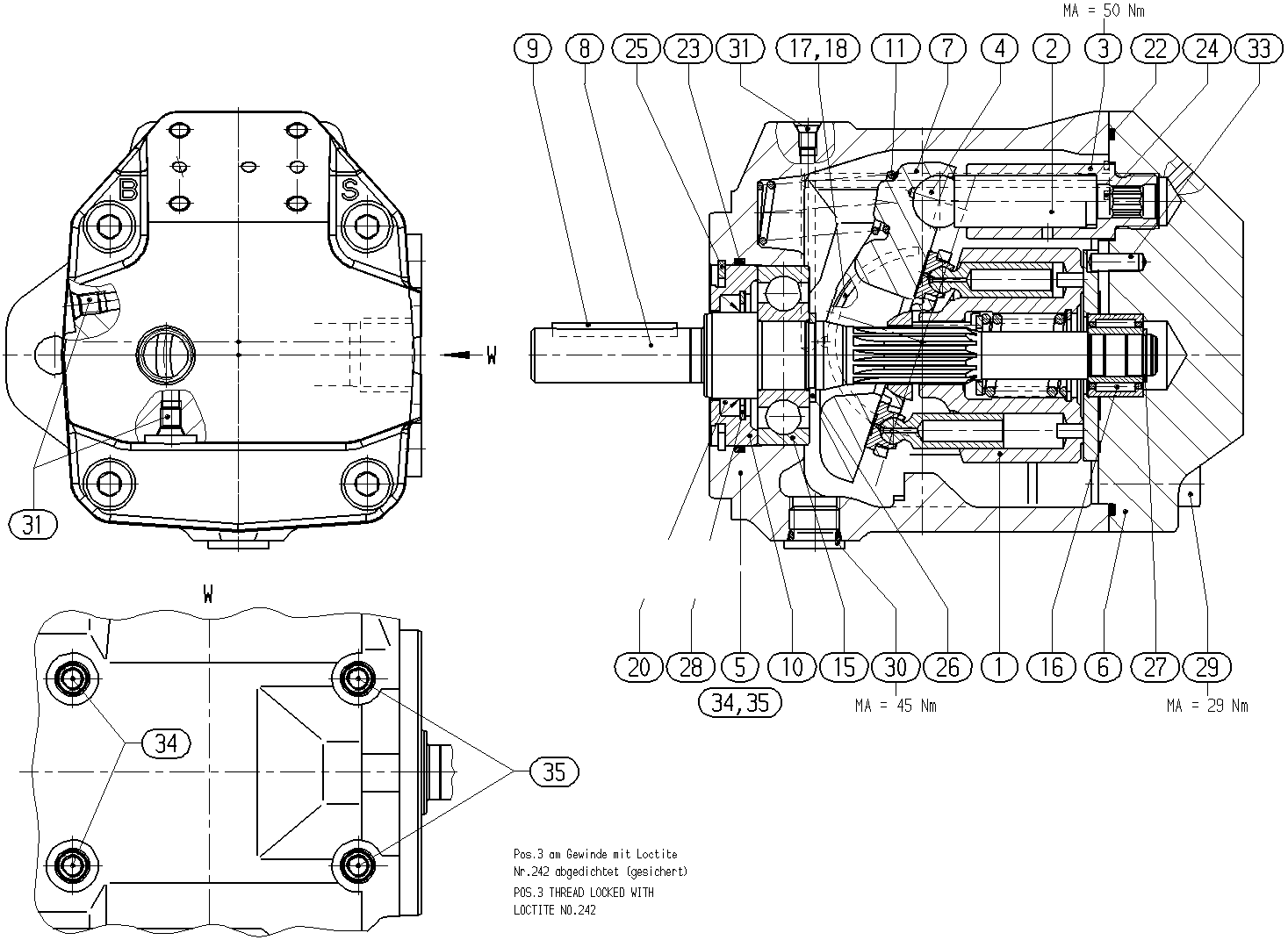

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910986944 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910989745 | ADJUSTING PISTON | 1 | ||
| R910984013 | PISTON GUIDE | 1 | ||
| R910984014 | BALL STOP | 1 | ||
| R902467414 | PUMP HOUSING | 1 | ||
| R902467581 | CONNECTION PLATE | 1 | ||
| R902469308 | SWASH PLATE | 1 | ||
| R902467792 | DRIVE SHAFT | 1 | ||
| R913001355 | PARALLEL KEY | 1 | ||
| R910984023 | COMPRESSION SPRING | 1 | ||
| R910984871 | DEEP-GROOVE BALL BEARING | 1 | ||
| R910984012 | NEEDLE BEARING | 1 | ||
| R910972683 | BEARING SHELL | 1 | ||
| R910985220 | BEARING SHELL | 1 | ||
| R902650702 | SHAFT SEALING RINGD | 1 | ||
| R902650501 | O-RINGD | 1 | ||
| R910942133 | R-RING | 1 | ||
| R910791555 | V-RING | 2 | ||
| R910984021 | RETAINING RING | 1 | ||
| R910984872 | V-RING | 1 | ||
| R910231991 | SOCKET HEAD CAP SCREW | 4 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R910757519 | STRAIGHT PIN | 1 | ||
| 40 | R902453408 | SUPPORTING DISC | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Durchtrieb | Ohne Durchtrieb | N00 |
