Einheit · BASE UNIT
GA20VNO85DR/11L-VSD24XXXR902470729
Grundeinheit Bosch Rexroth Baureihe A20VO, Typschlüssel GA20VNO85DR/11L-VSD24XXX, Materialnummer R902470729. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheinbenbauart, verstellbar (Back to Back Ausführung) (A20V). Zusatzfunktion: Ohne Ladepumpe für Niederdruckbereich (N). Betriebsart: Doppelpumpe, offener Kreislauf (O). Drehrichtungen: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ISO 3019-1 (S). Anbauflansch: ISO 3019-1 4-Loch (D). Arbeitsanschluss: SAE Flansche, zweimal Anschluss B und einmal Anschluss S seitlich gegenüber, Befestigungsgewinde metrisch (24).
- Nummer
- R902470729
- Typschlüssel
- GA20VNO85DR/11L-VSD24XXX
- Gruppe
- A20VNO 85
- Ausgabe
- 06/2020

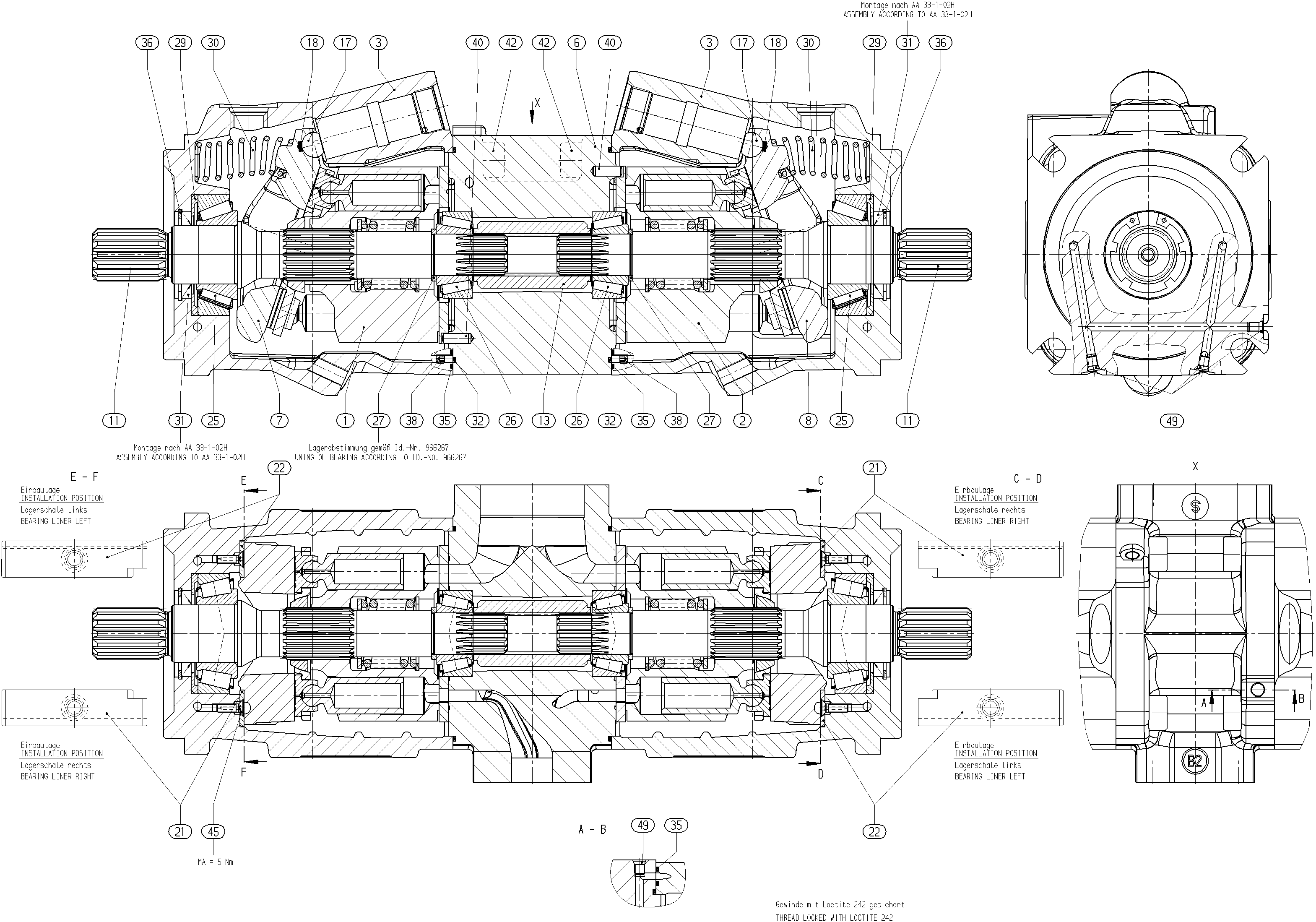

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902453673 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902451201 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902453178 | PUMP HOUSING | 2 | ||
| R902546034 | CONNECTION PLATE | 1 | ||
| R902443756 | SWASH PLATE | 1 | ||
| R902443755 | SWASH PLATE | 1 | ||
| R902420383 | DRIVE SHAFT | 1 | ||
| 12 | R902413429 | DRIVE SHAFT | 1 | |
| R910979644 | SPLINED COUPLING | 1 | ||
| R910984014 | BALL STOP | 2 | ||
| R902473753 | COMPRESSION SPRINGD | 2 | ||
| R902424620 | BEARING SHELLD | 2 | ||
| R902424619 | BEARING SHELL | 2 | ||
| R910720224 | TAPERED-ROLLER BEARING | 2 | ||
| R910973501 | TAPERED-ROLLER BEARING | 2 | ||
| R910966528 | ADJUSTMENT SHIM | 2 | ||
| R910989235 | STOP RING | 2 | ||
| R902422349 | COMPRESSION SPRING | 2 | ||
| R909831661 | SHAFT SEALING RING | 2 | ||
| R910975112 | O-RING | 2 | ||
| R910942133 | R-RING | 4 | ||
| R910941918 | RETAINING RING | 2 | ||
| R910968739 | THROTTLE SCREW | 2 | ||
| R902533908 | STRAIGHT PIN | 2 | ||
| R910402303 | SOCKET HEAD CAP SCREW | 8 | ||
| R902419666 | COUNTERSUNK-HEAD SCREW | 4 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 6 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheinbenbauart, verstellbar (Back to Back Ausführung) | A20V |
| Zusatzfunktion | Ohne Ladepumpe für Niederdruckbereich | N |
| Betriebsart | Doppelpumpe, offener Kreislauf | O |
| Nenngröße (NG) | 85 | 85 |
| Drehrichtungen | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ISO 3019-1 | S |
| Anbauflansch | ISO 3019-1 4-Loch | D |
| Arbeitsanschluss | SAE Flansche, zweimal Anschluss B und einmal Anschluss S seitlich gegenüber, Befestigungsgewinde metrisch | 24 |
