Einheit · AXIAL-PISTON PUMP

A A10VSO 45 DFEH/31L-PRA12KB4 -S2371R902471653

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO45DFEH/31L-PRA12KB4-S2371, Materialnummer R902471653. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Für Flansch ISO 3019-2 Durchmesser, 100, 2-Loch 1 in 15T 16/32DP (KB4). Sonderausführung Nr. 2371.

Nummer
R902471653
Typschlüssel
A A10VSO 45 DFEH/31L-PRA12KB4 -S2371
Gruppe
A10VSO 45
Ausgabe
06/2020

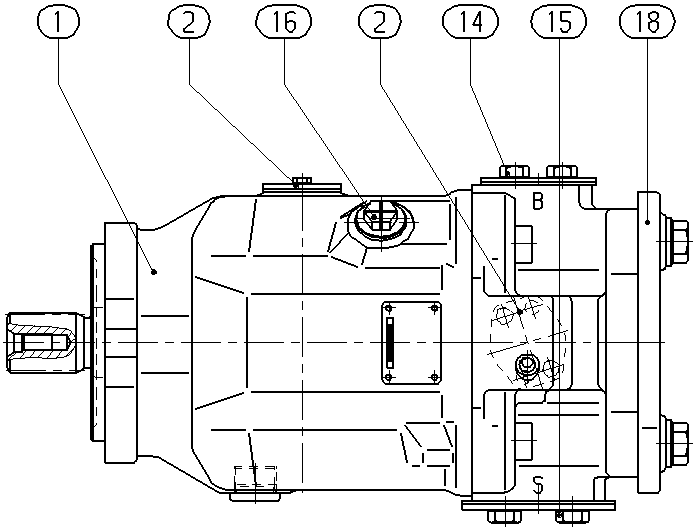

A A10VSO 45 DFEH/31L-PRA12KB4 -S2371 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902471497BASE UNIT Stückliste der Baugruppe →L1
R902449557FLANGE COVER2
R902400578FLANGE COVER1
R902400586FLANGE COVER1
R902602011SEAL SCREW1
R902469009SEALING COVER Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 barA10VS
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)4545
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffNBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-DruckflüssigkeitenP
TriebwelleZahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres DrehmomentR
AnbauflanschISO 3019-2 2-LochA
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend12
DurchtriebFür Flansch ISO 3019-2 Durchmesser, 100, 2-Loch 1 in 15T 16/32DPKB4
