Einheit · AXIAL-PISTON PUMP

A A10V O63EK1DS/53L-VSD12H00P -S2687R902472271

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO63EK1DS/53L-VSD12H00P-S2687, Materialnummer R902472271. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck- Förderstromregelung mit U = 12 V Reglerabschaltung (Load Sensing) X-T verschlossen (EK1DS). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 2687.

Nummer: R902472271
Typschlüssel: A A10V O63EK1DS/53L-VSD12H00P -S2687
Gruppe: A10VO 63
Ausgabe: 06/2020

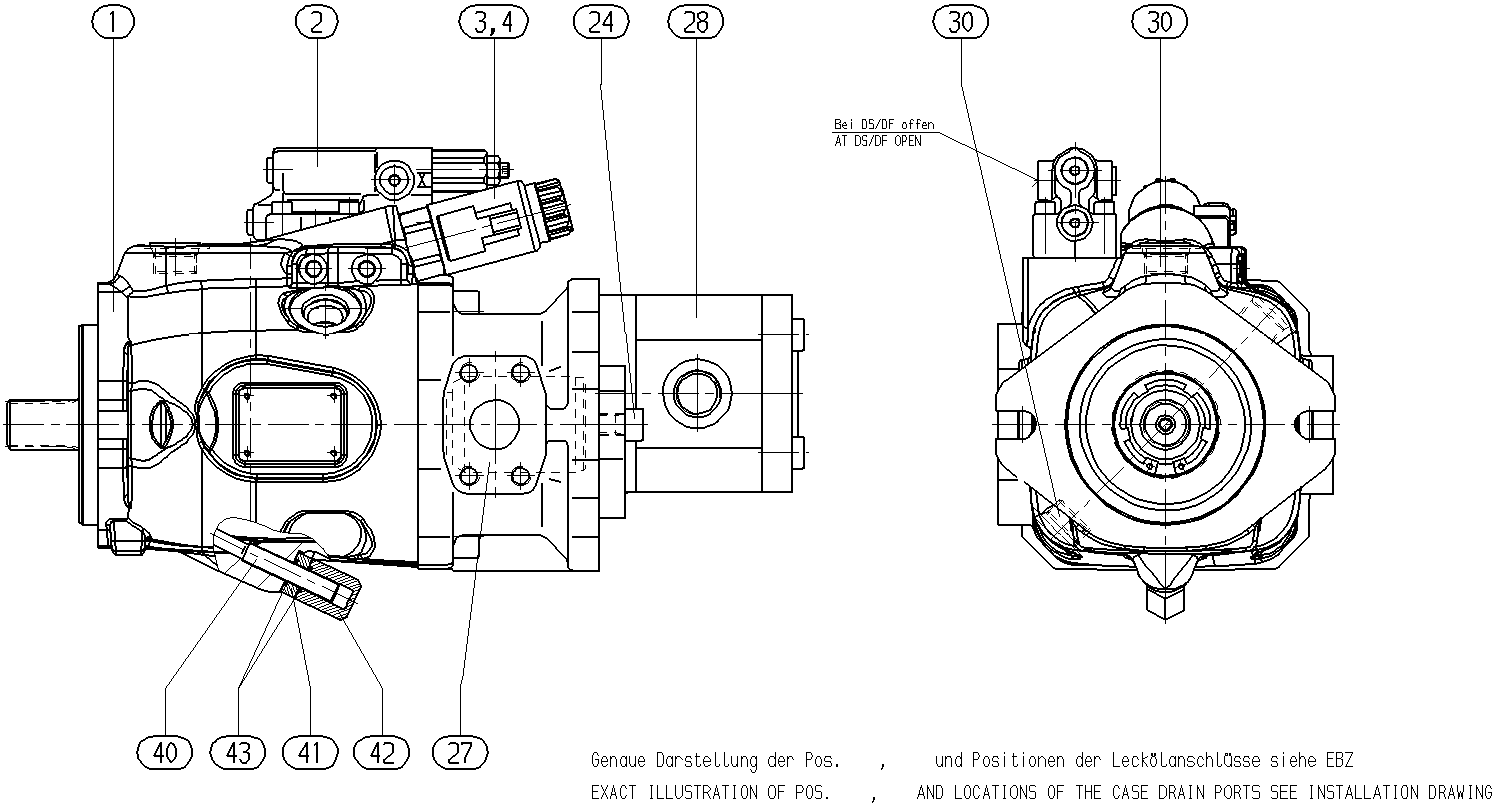

A A10V O63EK1DS/53L-VSD12H00P -S2687 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902469730	BASE UNIT Stückliste der Baugruppe →L	1
	R902450439	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902438427	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902438532	ADJUSTING PIECE Stückliste der Baugruppe →L	1
	R910109606	SOCKET HEAD CAP SCREW	2
	R910943545	SPLINED COUPLING	1
	0510625385	HYDRAULIC GEAR PUMPL	1
	R910967343	SCREW PLUG	2
	R910947854	STOP SCREW	1
	R910998240	NUT	1
	R910961839	CAP NUT	1
	R910804886	O-RING	2
70	R902421945	SHIPPING PROTECTION	1
71	R902421949	SHIPPING PROTECTION	1
72	R902603190	SEAL SCREW	1
73	R902602014	SEAL SCREW	1
74	R902603190	SEAL SCREW	1
75	R909830326	NAMEPLATE	1
76	R902603191	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	63	63
Regel- und Verstelleinrichtung	Druck- Förderstromregelung mit U = 12 V Reglerabschaltung (Load Sensing) X-T verschlossen	EK1DS
Baureihe	Baureihe 5, Index 3	53
Drehrichtung	Bei Blick auf Triebwelle links	L
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 4-Loch	D
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend	12
Stecker für Magnete	DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen)	P

Parameter aus dem Typschlüssel

Weitere Ausführungen 9
