Einheit · AXIAL-PISTON PUMP

AP A10V O 74 DRG /31R-VSC91N00 -S1565R902472292

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO74DRG/31R-VSC91N00-S1565, Materialnummer R902472292. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung hydraulisch ferngesteuert (DRG). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC (91). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1565.

Nummer
R902472292
Typschlüssel
AP A10V O 74 DRG /31R-VSC91N00 -S1565
Gruppe
A10VO 74
Ausgabe
06/2020

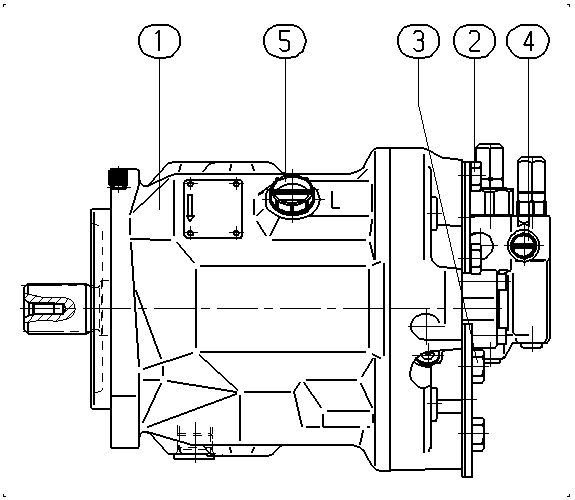

AP A10V O 74 DRG /31R-VSC91N00 -S1565 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902472293AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400579FLANGE COVER1
R902400591FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7474
Regel- und Verstelleinrichtungmit Druckabschneidung hydraulisch ferngesteuertDRG
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC91
DurchtriebOhne DurchtriebN00
