Einheit · AXIAL-PISTON PUMP

AH A10V O 74 DRG /31R-VSC91N00 -S1565R902472293

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO74DRG/31R-VSC91N00-S1565, Materialnummer R902472293. Nenngröße: NG 74. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung hydraulisch ferngesteuert (DRG). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC (91). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1565.

Nummer: R902472293
Typschlüssel: AH A10V O 74 DRG /31R-VSC91N00 -S1565
Gruppe: A10VO 74
Ausgabe: 06/2020

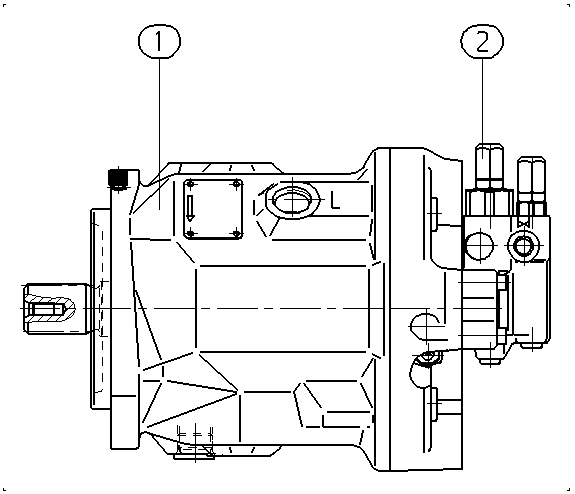

AH A10V O 74 DRG /31R-VSC91N00 -S1565 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge	Zur Anfrage
	R902472136	BASE UNIT Stückliste der Baugruppe →L	1
	R902456803	CONTROL VALVE Stückliste der Baugruppe →L	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Ausführung	High-Speed-Version (äußere Abmessungen entsprechen Standardausführung)	H
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	74	74
Regel- und Verstelleinrichtung	mit Druckabschneidung hydraulisch ferngesteuert	DRG
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC	91
Durchtrieb	Ohne Durchtrieb	N00
