Einheit · AXIAL-PISTON PUMP
A A10V O 85 DFR1/52L-VWQ12K04 -S2269R902472544
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO85DFR1/52L-VWQ12K04-S2269, Materialnummer R902472544. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. (W). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 2269.
- Nummer
- R902472544
- Typschlüssel
- A A10V O 85 DFR1/52L-VWQ12K04 -S2269
- Gruppe
- A10VO 85
- Ausgabe
- 06/2020

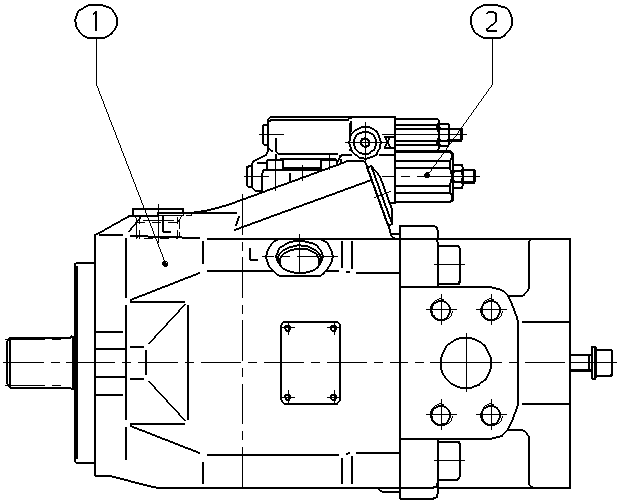

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902455399 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902472494 | CONTROL VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 85 | 85 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. | W |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP | K04 |
