Einheit · AXIAL-PISTON PUMP

AL A10V O100 DR /31R-VSC62K07 -SO108R902472890

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO100DR/31R-VSC62K07-SO108, Materialnummer R902472890. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 108.

Nummer: R902472890
Typschlüssel: AL A10V O100 DR /31R-VSC62K07 -SO108
Gruppe: A10VO 100
Ausgabe: 07/2020

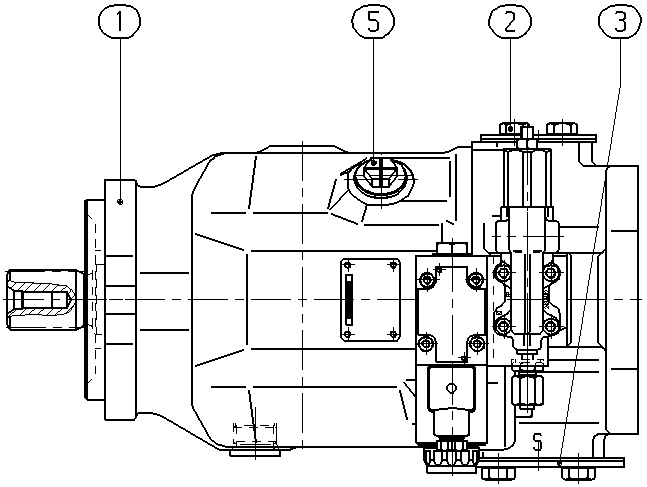

AL A10V O100 DR /31R-VSC62K07 -SO108 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902472891	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
	R902400585	FLANGE COVER	1
	R902400595	FLANGE COVER	1
	R902603191	SEAL SCREW	1
6	R909087113	GUARD PLUG	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	100	100
Regel- und Verstelleinrichtung	Druckregler hydraulisch	DR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb	62
Durchtrieb	127-2 (C) 1 1/4 in 14T 12/24DP	K07

Weitere Ausführungen 1

R902472891 A A10V O100 DR /31R-VSC62K07 -SO108
