Einheit · AXIAL-PISTON PUMP

A A10V O 74 DFLR/31R-VSC42N00 -S2701R902473157

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO74DFLR/31R-VSC42N00-S2701, Materialnummer R902473157. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten (42). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2701.

Nummer
R902473157
Typschlüssel
A A10V O 74 DFLR/31R-VSC42N00 -S2701
Gruppe
A10VO 74
Ausgabe
06/2020

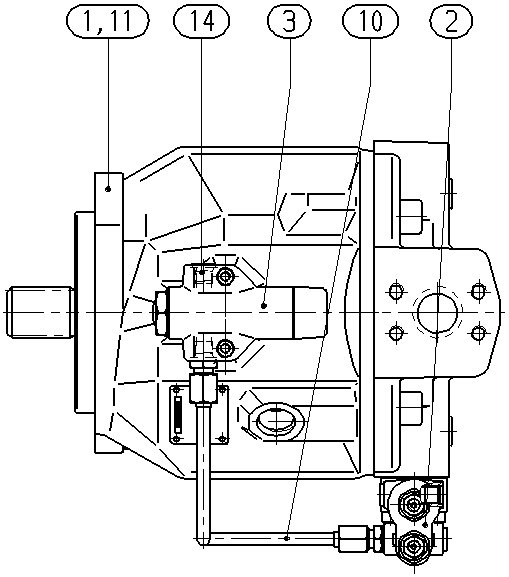

A A10V O 74 DFLR/31R-VSC42N00 -S2701 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902473167BASE UNIT Stückliste der Baugruppe →L1
R902533492CONTROL VALVE Stückliste der Baugruppe →L1
R902533217CONTROL VALVE Stückliste der Baugruppe →L1
R910963807PIPING Stückliste der Baugruppe →L1
R910993071POWER DIAGRAM1
R910764647SCREW PLUG1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7474
Regel- und VerstelleinrichtungDruck-Förderstrom-LeistungsreglerDFLR
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten42
DurchtriebOhne DurchtriebN00
