Einheit · AXIAL-PISTON PUMP

AL A10VNO 41ED 73/52R-VSC73N00P -S2713R902473504

Axialkolbenpumpe Bosch Rexroth Baureihe A10VNO, Typschlüssel ALA10VNO41ED73/52R-VSC73N00P-S2713, Materialnummer R902473504. Nenngröße: NG 41. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) (A10VN). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 2713.

Nummer: R902473504
Typschlüssel: AL A10VNO 41ED 73/52R-VSC73N00P -S2713
Gruppe: A10VNO 41
Ausgabe: 06/2020

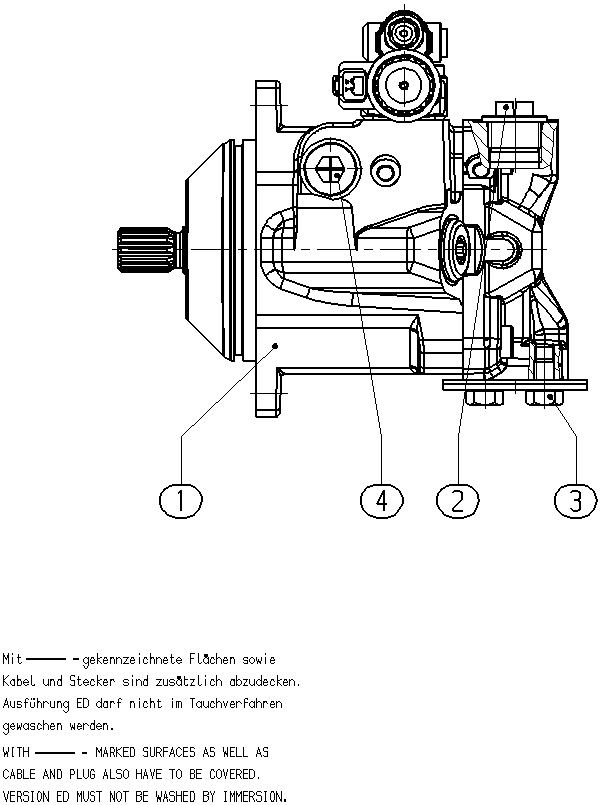

AL A10VNO 41ED 73/52R-VSC73N00P -S2713 — Zeichnung

Nummer	Bezeichnung	Menge
R902473736	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
R902603191	SEAL SCREW	1
R902400582	FLANGE COVER	1
R902602016	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi)	A10VN
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	41	41
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	73	73
Durchtrieb	Ohne Durchtrieb	N00
Stecker für Magnete	DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen)	P

Parameter aus dem Typschlüssel

Weitere Ausführungen 7
