Einheit · AXIAL-PISTON PUMP

AH A10V O100 DFR1/31R-VSC44K68 -S2714R902473737

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO100DFR1/31R-VSC44K68-S2714, Materialnummer R902473737. Nenngröße: NG 100. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 2714.

Nummer: R902473737
Typschlüssel: AH A10V O100 DFR1/31R-VSC44K68 -S2714
Gruppe: A10VO 100
Ausgabe: 06/2020

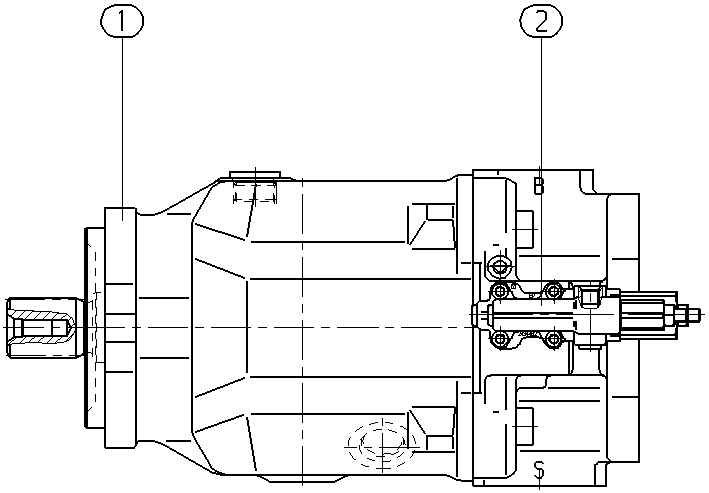

AH A10V O100 DFR1/31R-VSC44K68 -S2714 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge	Zur Anfrage
	R902473664	BASE UNIT Stückliste der Baugruppe →L	1
	R902450439	CONTROL VALVE Stückliste der Baugruppe →L	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Ausführung	High-Speed-Version (äußere Abmessungen entsprechen Standardausführung)	H
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	100	100
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen; mit Spülfunktion	DFR1
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Durchtrieb	101-2 (B) 7/8 in 13T 16/32DP	K68

Parameter aus dem Typschlüssel
