Einheit · AXIAL-PISTON PUMP

AL A10V O 74 DFR1/31R-VSC92K07 -SO413R902474634

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO74DFR1/31R-VSC92K07-SO413, Materialnummer R902474634. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten (92). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 413.

Nummer: R902474634
Typschlüssel: AL A10V O 74 DFR1/31R-VSC92K07 -SO413
Gruppe: A10VO 74
Ausgabe: 06/2020

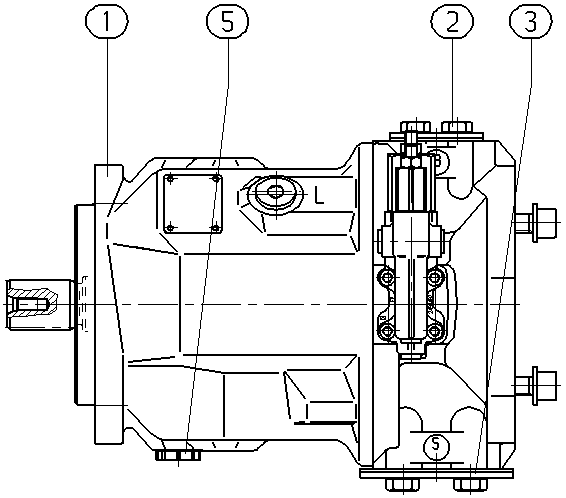

AL A10V O 74 DFR1/31R-VSC92K07 -SO413 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902474381	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
	R902400579	FLANGE COVER	1
	R902400591	FLANGE COVER	1
4	R902602014	SEAL SCREW	1
	R902603190	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	74	74
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen; mit Spülfunktion	DFR1
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten	92
Durchtrieb	127-2 (C) 1 1/4 in 14T 12/24DP	K07

Weitere Ausführungen 1

R902474381 A A10V O 74 DFR1/31R-VSC92K07 -SO413
